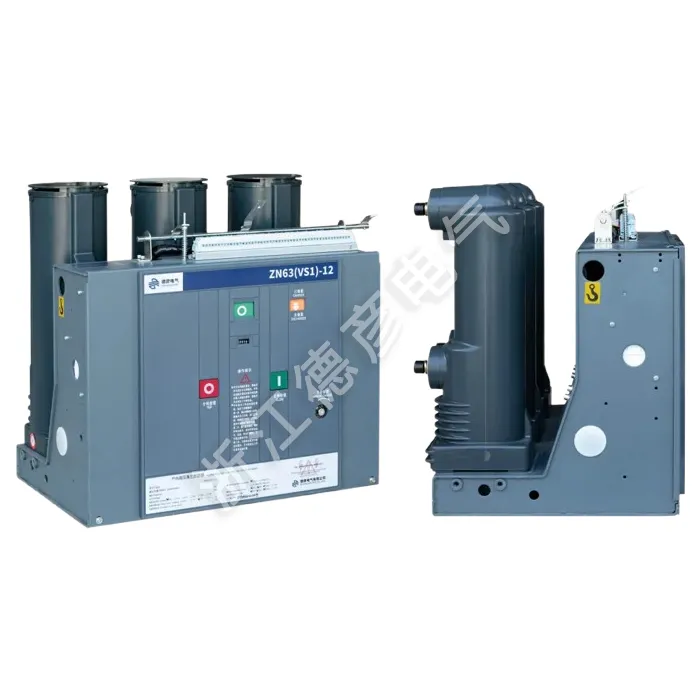

Sisäinen tyhjiökatkaisin käsikärryllä

Deyan Electric on ammattimainen toimittaja, jolla on rikas kokemus teollisuuden sähkölaitteiden valmistuksesta ja joka on erikoistunut teollisuuden sähkölaitteiden tutkimukseen ja kehitykseen, tuotantoon, myyntiin ja huoltoon. Sen päätuotteita ovat voimalaitteet, kuten kaasueristeiset kojeistot, rengaspääyksiköt, kompaktit sähköasemat ja suur-/pienjännitekojeistot.
Sisätilojen tyhjiökatkaisin käsikärryllä (vedettävä) helpottaa huoltoa ja testausta. Se tarjoaa luotettavan piirisuojauksen tyhjökeskeytystekniikalla, kompaktilla rakenteella ja joustavalla toiminnallaan, mikä tekee siitä ihanteellisen sähkönjakelujärjestelmiin ja teollisuussovelluksiin.

Lähetä kysely

Tuotteen Kuvaus

Käsikärryllä varustettu sisätyhjiökatkaisija on kolmivaiheinen AC 50 Hz:n sisäkojeisto, jonka nimellisjännite on 12 kV. Se soveltuu ohjaus- ja suojaussovelluksiin teollisuuslaitoksissa, voimalaitoksissa, sähköasemissa ja sähkölaitoksissa, ja se on ihanteellinen kohteisiin, joissa tarvitaan jatkuvaa käyttöä. Sisältää integroidun käyttömekanismin ja katkaisijan rungon. Käsiautolla varustettu sisätyhjiökatkaisija voidaan suunnitella kiinteäksi asennusyksiköksi tai varustaa erillisellä työntömekanismilla ulosvetoyksikön muodostamiseksi. Sisätiloissa oleva tyhjiökatkaisija, jossa on käsivaunun pääpiiriosuus, voi sisältää täysin kapseloituja, kiinteästi eristettyjä pylväitä kompaktin koon, korkean luotettavuuden ja huoltovapaan toiminnan saavuttamiseksi. Se on yhteensopiva ulosvedettävien kojeistokaappien, kuten KYN28-12(GZS), kanssa, kun taas kiinteästi asennettava versio voidaan integroida kiinteisiin XGN-kytkinkaappiin.

Tuoteparametri ( spesifikaatio )

Sarjanumero	Nimi		Yksikkö	Data
1	Nimellisjännite		kV	12
2	Suurin käyttöjännite		KV	12
3	Nimellisvirta		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nimellinen oikosulkukatkaisuvirta (nimellinen lämpöstabiilisuusvirta - RMS)		KA	20/25	31.5		40
5	Nimellinen oikosulkusulkuvirta (huippu)		KA	50/63	80		100
6	Nimellinen huippukestovirta (nimellinen dynaaminen vakausvirta - huippu)		KA	50/63	80		100
7	4S nimellinen oikosulkukestovirta		KA	20/25	31.5		20/25
8	Nimelliseristystaso	Käyttöjännitteen kesto (ennen ja jälkeen nimellisrikkoutumisen) / 1 min tehotaajuusjännitekestävyys	KV	Kenttä 42 (katko 48)
		Kestojännite (ennen ja jälkeen nimellisrikkoutumisen) / huippunimellinen salamaimpulssin kestojännite		Maa 75 (katko 85)
9	Nimellinen lämpöstabiilisuusaika		S	4
10	Nimellinen toimintajakso			Erillinen -0.3S - Yhdistetty -180S - Yhdistetty
11	Mekaaninen käyttöikä		Toinen	20000
12	Nimellinen oikosulkusuojausvirta katkosten lukumäärä		Toinen	50
13	Toimintamekanismi Nimellinen sulkemisjännite (DC)		v	AC, DC 110 220
14	Toimintamekanismin nimellinen avausjännite (DC)		v	AC, DC 110 220
15	Kontaktiväli		mm	11±1
16	Yliliike (kosketusjousen puristuspituus)		mm	3,5±0,5
17	Kolmivaiheinen sulkemis- ja avautumispomppuaika		ms	≤2
18	Kontaktin pomppimisaika sulkemisen aikana		ms	≤2
19	Keskimääräinen laukaisunopeus		m/s	0,9-1,2
	Keskimääräinen sulkemisnopeus		m/s	0,5 - 0,8
20	Aukioloaika	Maksimikäyttöjännitteellä	S	≤0,05
21		Pienellä käyttöjännitteellä		≤0,08
22	Sulkemisaika		S	0.1
23	Jokaisen vaiheen pääpiirin vastus		μΩ	630 ≤50		1250 ≤ 45
24	Sallittu kumulatiivinen kulumispaksuus liikkuville ja paikallaan oleville koskettimille		mm	3

Tuotteen ominaisuus ja sovellus

Käsikärry (vedettävä) muotoilu

Edistynyt tyhjiökeskeytys

Parannettu turvallisuus turvalukoilla

Kevään toimintamekanismi

Monipuolinen sovellus

Sovellusalue

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kauppakeskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

Indoor Vacuum Circuit Breaker With Handcart
