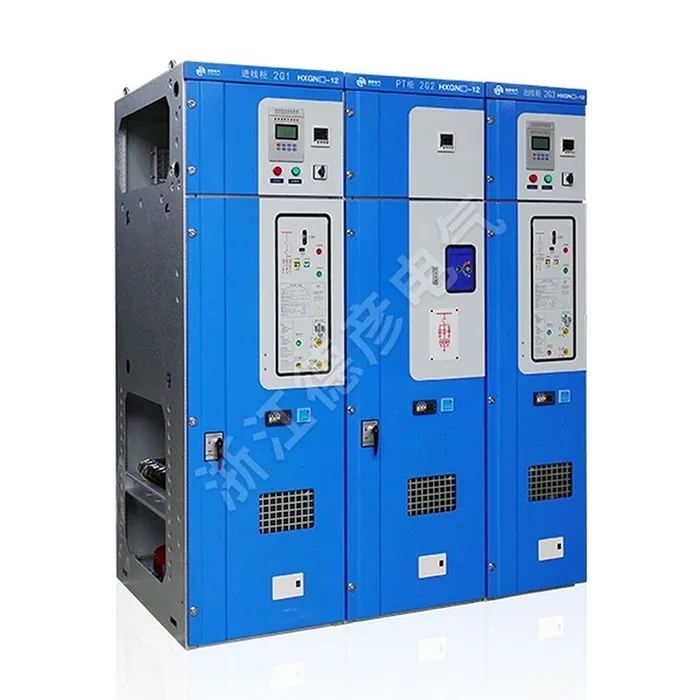

Ilmaeristetty kompakti kytkinlaite

Deyan Electric on ammattimainen teollisuussähkötoimittaja, jolla on integroitu T&K, tuotanto ja huolto. AIR-eristetyn kompaktin kytkimen ydinkytkentäkomponentti käyttää tyypillisesti erittäin luotettavaa SF6-kaasu- tai tyhjiökytkintää, joka tarjoaa vahvan kuormitusvirran kytkentätehon ja luotettavan oikosulkukapasiteetin. AIR-eristetyn kompaktin kytkinlaitteen kotelo on valmistettu korkealaatuisista teräslevyistä, jotka on muodostettu tietokoneohjatuilla (CNC) prosesseilla, mikä takaa vankan mekaanisen lujuuden ja korroosionkestävyyden. Tärkeä suunnitteluominaisuus on sen poikkeuksellinen kompaktisuus. Optimoidun kolmiulotteisen asettelun ansiosta se integroi useita toiminnallisia osastoja – mukaan lukien virtakisko, kytkin, kaapeli ja instrumentti-/käyttömekanismin kammiot – minimaalisella tilajalanjäljellä. Nämä osastot on erotettu maadoitetuilla metalliseinillä, mikä on kriittinen turvaominaisuus, joka varmistaa toiminnan eheyden ja estää sisäisten vikojen leviämisen.

Lähetä kysely

Tuotteen Kuvaus

Ilmaeristeinen kompakti kytkinlaite, jonka yhtiömme on kehittänyt vastauksena tehokäyttäjien vaatimuksiin sähkölaitteiden luotettavuudesta, turvallisuudesta ja kompaktisuudesta, sisältää ilmaneristyksen, kompaktin rakenteen, täydelliset immateriaalioikeudet ja kattavan tyyppitestauksen. Soveltuu 10kV/7.2kV sähköjärjestelmiin julkisissa rakennuksissa, kaupallisissa asuinrakennuksissa, teollisuudessa ja kaivosteollisuudessa.Ilmaeristetty kompakti kytkinlaite on ihanteellinen myös suurjännitemoottorikäyttöisille kokonaisille mekaanisille laitteille, jotka vaativat kompakteja ratkaisuja.

Tuoteparametri ( spesifikaatio )

Sarjanumero	Projekti	Yksikkö	Kuorman kytkentäkaappi	Yhdistelmä sähkökaappi	Katkaisijakaappi
01	Nimellisjännite	kv	12	12	12
02	Nimellistaajuus	HZ	50/60	50/60	50/60
03	Nimellisvirta	A
04	Pääbussi	A	630	630	630
05	Sivukonttorin pääbussi	A	630	125 (sulakkeen nimellisvirrasta riippuen)	630
06	Nimelliseristystaso	kV
07	Tehon taajuuden kestojännite (vaihe-vaihe ja vaihe-maa)	Kv	42	42	42
08	Tehon taajuuden kestojännite (katkojen välillä)	Kv	48	48	48
09	Tehotaajuuden kestojännite (ohjaus- ja apupiirit)	Kv	2	2	2
10	Salamaimpulssin kestojännite (vaihe-vaihe ja vaihe-maa)	Kv	75	75	75
11	Salamaimpulssin kestojännite (porttien välillä)	Kv	85	85	85
12	Nimellinen lyhytaikainen kestovirta (rms)	kA
13	Pääpiiri	kA	20/3S	-	25/2S
14	Maadoituspiiri	kA	20/2S	-	25/2S
15	Nimellishuippukestovirta (huippu)	kA	50	80	63
16	Nimellinen oikosulkusulkuvirta (huippu)	kA	50
17	Nimellinen oikosulkuvirta	kA	-	31.5	25
18	Nimellinen siirtovirta	kA	-	1700	-
19	Nimellinen aktiivinen kuorman katkaisuvirta	A	630	-	-
20	Nimellinen suljetun silmukan katkaisuvirta	A	630	-	630
21	Nimelliskaapelin lataus- ja katkaisuvirta	A	10	-	15
22	Suojausluokitus	Toinen	IP3X	IP3X	IP3X
23	Mekaaninen käyttöikä
24	Latauskytkin		5000	5000	10000
25	Maadoituskytkin		2000	2000	2000

Tuotteen ominaisuus ja sovellus

1. Kompakti ja tilaa säästävä muotoilu

2. Ilman käyttö ensisijaisena eristysaineena

3. Kustannustehokkuus ja taloudellinen etu

4. Parannettu turvallisuus vankilla lukitusjärjestelmillä

5. Korkea luotettavuus ja helppo huolto

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

Air-Insulated Compact Switchgear
