Korkeajännitteinen paikallinen loistehon kompensointilaite

Deyan Electric on ammattimainen teollisuussähkötoimittaja, jolla on integroitu T&K, tuotanto ja huolto. High Voltage Local Reactive Power Compensation Device parantaa verkon vakautta ja tehon laatua hallitsemalla dynaamisesti loistehovirtaa. Se parantaa jännitteen säätöä, vähentää siirtohäviöitä ja lisää järjestelmän kapasiteettia automaattisen kondensaattorin/reaktorin vaihdon tai edistyneen tehoelektroniikan avulla.

Lähetä kysely

Tuotteen Kuvaus

High Voltage Local Reactive Power Compensation Device on 6-10kV/50Hz sisäyksikkö, joka on suunniteltu kolmivaiheisille AC-moottoreille. Se tarjoaa paikallisen loistehon kompensoinnin kytkemällä automaattisesti moottorin toiminnan kanssa synkronoituja kondensaattoreita - kytkeytyy päälle käynnistyksen yhteydessä ja irrottamalla sammutuksen yhteydessä.

High Voltage Local Reactive Power Compensation Device tarjoaa kaksi kokoonpanoa: yksinkertaistettu versio, jossa on sulakkeella suojattu suora yhteys moottorin liittimiin, rajoittaen virran 90 prosenttiin moottorin tyhjäkäynnistä itseherätyksen ylijännitteen estämiseksi (tyypillinen tehokerroin 0,9); ja alipainekontaktorikytkentämalli, joka tukee suurempaa kompensointikapasiteettia ja saavuttaa tehokertoimen yli 0,95. TBBJ High Voltage Local Reactive Power Compensation Device -laitteen tärkeimpiä etuja ovat pienemmät tehohäviöt, parantunut jännitteen laatu ja parannettu moottorin käynnistysteho, mikä tarjoaa keskitetyihin järjestelmiin verrattuna erinomaisen kompensoinnin.

Tuoteparametri ( spesifikaatio )

Parametriluokka	Erittely
Sähköiset arvosanat
Nimellisjännite	6 kV, 10 kV
Nimellistaajuus	50 Hz / 60 Hz
Kompensointikapasiteettialue	100 ~ 5000 kvar (muokattavissa)
Suorituskyky
Tavoitetehokerroin (kompensoinnin jälkeen)	≥ 0,95
Vastausaika	Kontaktoripohjainen: < 100 ms TSC (tyristoripohjainen): < 20 ms
Vaihtomenetelmä	Tyhjiökontaktori tai tyristorikytkinmoduuli (TSC)
Suojaus ja valvonta
Valvontaperiaate	Automaattinen kytkentä synkronoituna moottorin toiminnan kanssa; loisteho/tehokerroin suljetun silmukan ohjaus.
Vakiosuojaukset	Ylivirta, ylijännite, alijännite, ero, ylilämpötila, oikosulku
Keskeinen ominaisuus	Estää itseherätyksen ylijännitteen moottorin sammutuksen jälkeen.
Viestintä	Valinnainen RS485/MODBUS-RTU tai Ethernet/IP
Standardit ja ympäristö
Suunnittelustandardi	GB/T, IEC 62271
Asennus	Sisätiloissa
Ympäristön lämpötila	-10 °C - +45 °C
Korkeus	≤ 1000 m (edistetään edellä)

Tuotteen ominaisuus ja sovellus

Tarkka paikallinen korvaus

Automaattinen synkronoitu toiminta

Kaksoiskonfiguroinnin joustavuus

Itsevirittymisen ehkäisy

Merkittävä energian optimointi

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

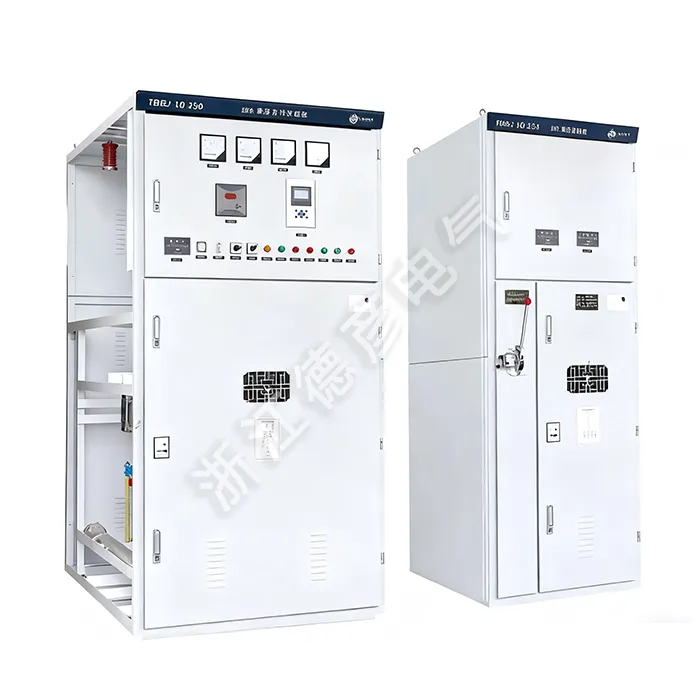

High Voltage Local Reactive Power Compensation Device
