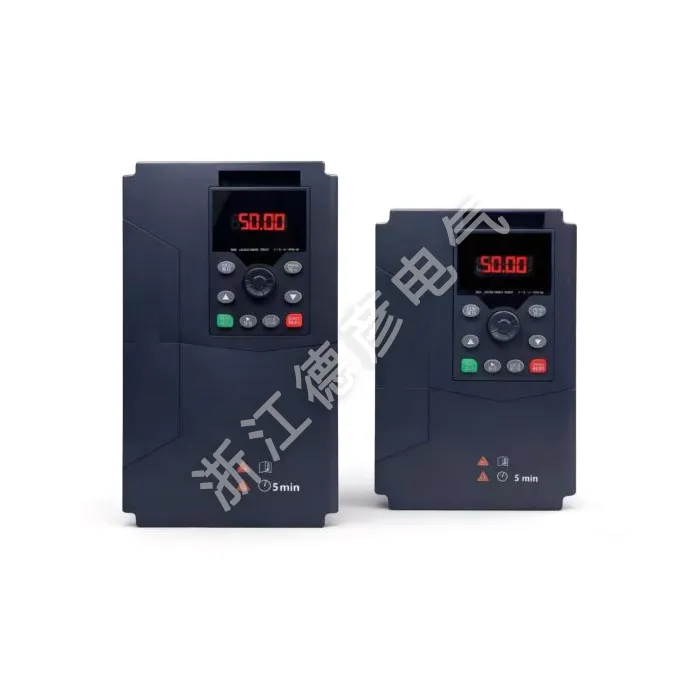

Invertteri langanvetokoneeseen

Deyan Electric on ammattimainen teollisuussähkötoimittaja, joka tarjoaa luotettavia ratkaisuja ja hyvän hintaedun kattaen Euroopan ja Amerikan markkinat. Sen LNC860L-invertteri langanvetokoneelle on edistynyt jännityksen hallinta ja vakaa laatu. Soveltuu massaostokseen, se sopii lanka- ja kaapeliteollisuudelle varmistaen vakaan toiminnan.

Lähetä kysely

Tuotteen Kuvaus

LNC860L-sarjan taajuusmuuttajat, jotka on tarkoitettu langanvetokoneille, eivät ainoastaan sisällä kaikkia 8605-vektorin taajuusmuuttajien korkean suorituskyvyn ominaisuuksia, vaan ne voivat myös saavuttaa suljetun silmukan jännityksen hallinnan ja avoimen silmukan kireyden hallinnan, jotka täyttävät erilaiset käämitys- ja purkuvaatimukset. Siinä on sisäänrakennettu matemaattinen malli kireyskäämityksen ohjaamiseen ja tukiin rullan halkaisijan automaattinen laskenta. Sitä voidaan käyttää laajasti teollisuudenaloilla, kuten lanka ja kaapeli, metallifolion käsittely, käämitys, metallilangan vetäminen ja muovilangan vetäminen. Tämä langanvetokoneen invertteri on vakiona - varustettu 485-tiedonsiirtotoiminnolla, ja jarruyksikkö on vakiona - varustettu 22 kW:n ja sitä pienemmällä teholla. Tehoalue: 0,75kW-400kW-380V.

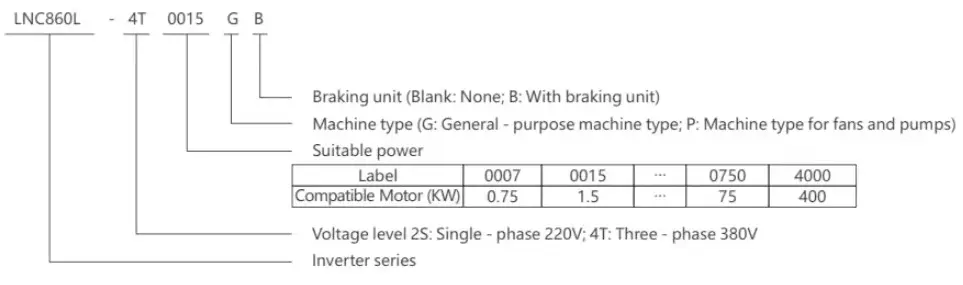

Mallin merkitys

LNC860L Inverter for Wire-Drawing Machine

Tuotteen ominaisuudet

▲Suorituskykyinen vektoriohjaus, suuri matalataajuinen vääntömomentti ja vakaa lähtö

▲ Tukee erilaisia koodereita: ABZ-inkrementaalinen, U-inkrementaalinen ja ratkaisija

▲ Laaja jännitetulo, automaattinen lähtöjännitteen säätö (AR), ei sammutusta hetkellisen tehohäviön aikana, vahvempi sopeutumiskyky

▲ Tukee suljetun silmukan kireyden säätöä ja avoimen silmukan kireyden hallintaa

▲ Sisäänrakennettu matemaattinen malli kireyskäämityksen ohjaukseen, tukee automaattista rullan halkaisijan laskentaa

▲ Tasainen käynnistys, vakaa toiminta ja jatkuva jännitys

▲Automaattinen johto - katkeamisen tunnistus, automaattinen hitauskompensointi

▲ Käämi- ja purkujärjestelmän yhdistelmä, voi jakaa tasavirtaväylän, mikä säästää sähköenergiaa

▲ Sisäänrakennettu edistyksellinen PID-algoritmi, nopea vaste, vahva mukautumiskyky ja helppo virheenkorjaus

▲16 - askelnopeuden säätö, yksinkertainen PLC toteuttaa monitoimilogiikan ohjauksen, kuten ajoituksen, vakionopeuden ja suunnan -asetuksen

▲ Sisäänrakennettu RS485-tiedonsiirtoliitäntä tukee Modbus-protokollaa

▲ Useita suojaustoimintoja: ylijännite, ylivirta, ylikuormitus, ylikuumeneminen jne

Nimikilven ohjeet

MALLI:	LNC860L-4T0037GB/4T0055PB
VIRTA:	3,7KW 9A/5,5KW 13A
TULO:	3PH AC380V 50HZ/60HZ
TULO:	3PH ACOV-380V OHZ-400HZ
S.N:	Viivakoodi

Luettelo konetyypeistä

Taajuusmuuttajan malli	Tehokapasiteetti (kVA)	Tulovirta (A)	Lähtövirta (A)	Käytettävä moottori (KW)
Yksivaiheinen virtalähde: 220V±15%, 50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Kolmivaiheinen virtalähde: 380V±15%, 50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Tekniset tiedot

Tuote		Erittely
Ohjausominaisuudet	Lähtötaajuus	0-500 Hz
	Kantoaaltotaajuus	0,8kHz ~ 12kHz Kantoaaltotaajuutta voidaan säätää automaattisesti kuormitusominaisuuksien mukaan
	Lähtötaajuuden resoluutio	0,01 Hz
	Ohjaustila	Avoimen piirin vektoriohjaus (SVC) V/F-ohjaus Suljetun silmukan vektoriohjaus (FVC)
	Vääntömomentin ominaisuudet	Vääntömomentin kompensoinnilla ja luiston kompensoinnilla käynnistysmomentti voi olla 150 % 0,5 Hz:llä
	Vääntömomentin säädön tarkkuus	±5 % (FVC)
	Pysähdystoiminnan kriteeri	Aseta prosenttiosuutena nimellisvirrasta välillä 20 % - 250 %
	Nopeudensäätöalue	1:100 (SVC) 1:1000 (FVC)
	Nopeuden stabiloinnin tarkkuus	±0,5 % (SVC) ±0,02 % (FVC)
	Ylikuormituskapasiteetti	150 % nimellislähtövirrasta yhden minuutin ajan
	V/F-käyrä	Neljä tilaa: lineaarinen; monipiste; täydellinen V/f-erottelu; epätäydellinen V/f-erottelu
	Kiihtyvyys- ja hidastuvuuskäyrä	Lineaariset tai S-käyrän kiihtyvyys- ja hidastustilat; neljä kiihdytys- ja hidastusaikaa; kiihdytys- ja hidastusaika-alue 0,1-6500,0 s
	DC-jarrutus	DC-jarrutustaajuus: 0,00 Hz ~ maksimitaajuus. Jarrutusaika: 0,0 s～ 60,0 s, jarrutusvirran arvo: 0,0 % ～ 100,0 %
	Lenkin ohjaus	Jog-taajuusalue: 0,00 Hz ~ maksimitaajuus, juoksujen kiihtyvyys ja hidastusaika 0,1 s ~ 6500,0 s
	Yksinkertainen PLC, monivaiheinen nopeuskäyttö	Jopa 16-portainen nopeus voidaan saavuttaa sisäänrakennetun PLC:n tai ohjausliittimien avulla
	Sisäänrakennettu PID	Se voi helposti toteuttaa prosessiohjauksen suljetun silmukan ohjausjärjestelmän
	Automaattinen jännitteensäätö (AVR)	Kun verkon jännite muuttuu, se voi automaattisesti ylläpitää vakiolähtöjännitteen
	Nopea virranrajoitustoiminto	Minimoi ylivirtaviat mahdollisimman paljon ja suojaa taajuusmuuttajan normaali toiminta
Käyttöominaisuudet	Käyttökomentokanava	Kolme kanavaa: ohjauspaneelin antama, ohjauspäätteiden antama, sarjaportin antama. Sitä voidaan vaihtaa eri tavoin
	Taajuuslähde	Kymmenen taajuuslähdettä: antaa paneelin nupin, antaa ohjauspaneelin, antaa analogisen jännitteen, antaa analogisen virran, antaa RS485-tiedonsiirron, jota voidaan kytkeä eri tavoin
	Aputaajuuslähde	Kymmenen aputaajuuslähdettä. Se voi joustavasti saavuttaa aputaajuuden hienosäädön ja taajuussynteesin
	Tulopäätteet	Kuusi digitaalista tuloliitintä, joista yhtä voidaan käyttää nopeana pulssitulona. Kaksi analogista tulokanavaa, Al1: tuloalue 0–+10 V, Al2: tuloalue 0–+10 V/0–20 mA
	Lähtöliittimet	Yksi nopea pulssilähtöliitin, joka lähettää neliöaaltosignaaleja välillä OkHz ~ 50 kHz, joka voi toteuttaa fyysisten suureiden, kuten asetetun taajuuden ja lähtötaajuuden, ulostulon Yksi digitaalinen lähtöliitin Yksi relelähtöliitin Kaksi analogista lähtöliitintä: OV ~ 10 V / 0-20 mA, jotka voivat osoittaa lähtötaajuuden / virran / jännitteen / tehokertoimen signaalin lähtötaajuuden / virran / jännitteen / tehokertoimen / kiertosignaalin
	Suojaustoiminto	Moottorin oikosulun havaitseminen käynnistystulon ja lähdön vaihekatkossuojalla, ylivirtasuojalla, ylijännitesuojalla, alijännitesuojalla, ylikuumenemissuojalla, ylikuormitussuoja jne.
Eironment	Hakemuspaikka	Sisätiloissa, ei suoraan auringonvalolle, ei pölyä, syövyttäviä kaasuja, syttyviä kaasuja, öljysumua, vesihöyryä, tippuvaa vettä tai suolaa jne.
	Korkeus	Alle 1000m
	Ympäristön kosteus	-10 ℃ ~ +40 ℃ (Kun ympäristön lämpötila on välillä 40 ℃ ~ 50 ℃, vähennystoiminto vaaditaan)
	Kosteus	Alle 95 % RH ilman vesipisaroiden kondensaatiota
	Tärinä	Alle 5,9 m/s² (0,6 g)
	Varastointilämpötila	-20 ℃ ~ +60 ℃

LNC860L Inverter for Wire-Drawing Machine
