Opas kytkinlaitteiden valintaan

Pohjimmiltaan tyypin valintakytkinlaitteeton päätöksentekoprosessi, joka siirtyy "vaatimusten määrittämisestä" "parametrien vastaamiseen". Valintaprosessin selkeyttämiseksi olen jakanut sen kahdeksaan keskeiseen ulottuvuuteen. Voit käyttää tätä tarkistuslistana ja vertailla jokaisen kohteen todelliseen tilanteeseen.

Kolme ydinmittaa kytkinlaitteiden valintaa varten

Valinnan ulottuvuus

Tärkeimmät huomiot

Valintaopas

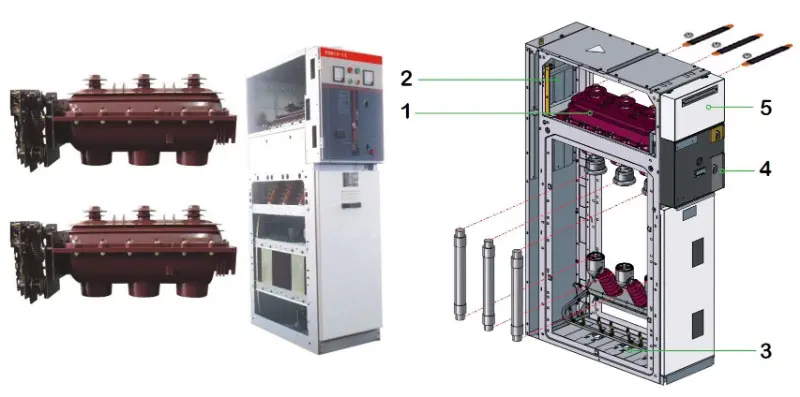

1. Jännitetaso

Määritä, onko se korkeajännitejärjestelmälle (esim. 10 kV, tulolinjan/muuntajan ensiöpuolena) vai pienjännitejärjestelmälle (esim. 380 V/220 V, lähtevän linjan/liittimen jakeluna).

Tämä on perustavanlaatuisin jako, joka määrittää suoraan laitteen eristystason ja sisäiset komponentit.

2. Asennusympäristö

Arvioi, onko se sisä- vai ulkoasennukseen ja onko siinä erityisvaatimuksia, kuten vedenpitävyys (IP-luokitus), kosteudenkestävyys, korroosionkestävyys tai räjähdyssuojaus.  Ulkokäyttö edellyttää korkeaa suojausluokkaa (esim. IP54 tai korkeampi) ja ruostumattomasta teräksestä valmistettuja koteloita; kosteat/syövyttävät ympäristöt vaativat täysin suljettuja laitteita tai erityisiä pinnoituskäsittelyjä.

3. Toiminnallinen tarkoitus

Määrittele selkeästi päätarkoitus: valaistus, teho (esim. moottorin ohjaus), tehonjako, tehokertoimen korjaus (kondensaattoripankki) tai mittaus. Valaistuksen jakelulaatikoissa on pieni kuorma ja ne voidaan kiinnittää seinään; virranjakelulaatikoissa on suuri kuormitus, ne ovat usein lattialla ja vaativat usein moottorin ohjausyksiköitä.

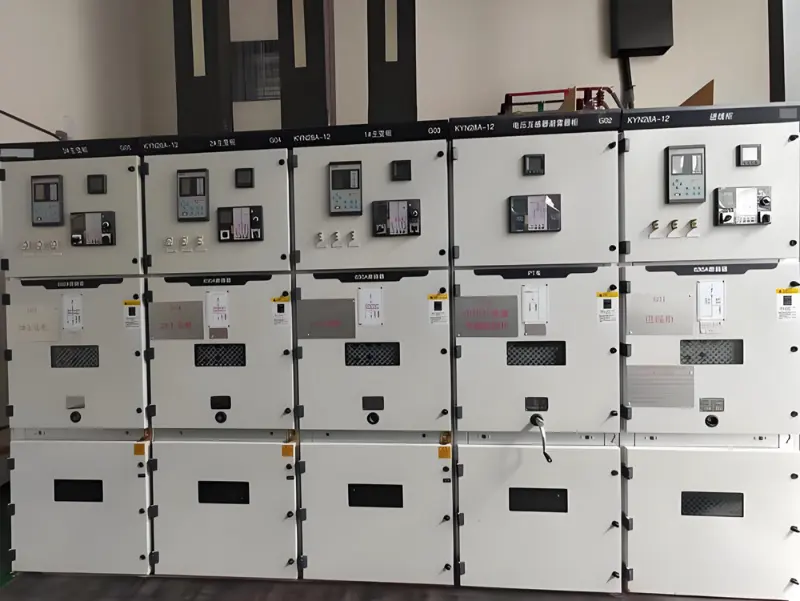

4. Rakennemuoto

Valitse kiinteän tyypin (esim. GGD, taloudellinen) tai ulosvedettävän tyypin välillä (esim. GCK/GCS/MNS, helppo huolto, korkea luotettavuus). Kiinteä tyyppi sopii tilanteisiin, joissa kuormitus on hajallaan, piirejä on vähän ja budjetit ovat rajalliset.

Ulosvetotyyppi soveltuu tilanteisiin, joissa kuormitus on keskittynyt, virtapiirejä on paljon ja virransyötön luotettavuusvaatimukset ovat korkeat (esim. datakeskukset, petrokemian teollisuus).

5. Sähköiset parametrit

Tarkista järjestelmän nimellisjännite, taajuus ja laskettu virta. Vielä tärkeämpää on varmistaa dynaamisen ja lämpöstabiilisuuden vaatimusten noudattaminen oikosulkuolosuhteissa. Katkaisijan katkaisukyvyn tulee olla suurempi kuin suurin mahdollinen oikosulkuvirta asennuskohdassa.  Parametrien sovitus on turvallisen toiminnan kannalta olennaista. Sen on perustuttava tarkkoihin laskelmiin, ei vain kokemukseen tai arvioon.                6. Project Nature

Onko kyseessä uusi rakennusprojekti, peruskorjaushanke vai kapasiteetin laajennusprojekti?

Uudisrakentamisessa etusijalle asetetaan korkealaatuiset, erittäin luotettavat uudet tuotteet. Kunnostettaessa/laajennettaessa, viittaa olemassa olevaan kaappityyppiin järjestelmän integroinnin helpottamiseksi.

7. Asennustila

Mittaa sähköhuoneen pituus, leveys ja korkeus, erityisesti kaappien edessä ja takana olevien käyttökäytävien leveys.

Tilan saatavuus rajoittaa suoraan kaapin mittoja ja sijoittelua. Esimerkiksi takakäytävän leveyden on täytettävä huoltovaatimukset, ja yli 6 metrin pituiset kaappirivit vaativat kaksi uloskäyntiä.

8. Ylläpito ja hallinta  Ota huomioon käyttöhenkilöstön tekninen taitotaso ja kunnossapidon mukavuuden vaatimukset.

Ulosvedettävät kaapit tarjoavat hyvän yksikön vaihdettavuuden; huollon aikana viallinen yksikkö voidaan vetää ulos virransyötön palauttamiseksi nopeasti, mutta hinta on korkeampi.

Yleiset kytkinlaitteiden mallit ja sovellettavat skenaariot

Kun olet ymmärtänyt ydinmitat, tarkastellaan useita yleisiä tyyppejäpienjännitekojeistotmarkkinoilla. Tämä auttaa sinua sovittamaan abstraktit vaatimukset tiettyihin tuotteisiin.

Mallisarja  Rakennetyyppi  Ydinominaisuudet

Tyypilliset soveltuvat skenaariot

:-----------  :--------------------------------------------------------------------------

GGD  Kiinteä Taloudellinen ja käytännöllinen, yksinkertainen piiri, mutta vaatii sähkökatkon huoltoa varten.

Teollisuus- ja kaivosyritykset, rakennustyömaat, joissa kustannusherkkä, vähemmän piirejä ja alhaiset vaatimukset virransyötön jatkuvuudelle.

GCK       Veto

Koostuu Motor Control Center (MCC) -yksiköistä. Eristetyt piirit tarjoavat hyvän turvallisuuden ja luotettavuuden. Tarjoaa hyvää vastinetta rahalle.

Sähköjärjestelmät, teollisuus- ja kaivosyritykset, korkeat rakennukset, jotka vaativat tehon muuntamista, jakelua ja moottorin ohjausta. Tällä hetkellä laajalti käytetty tyyppi.

GCS       Veto

Parannettu GCK-pohjainen muotoilu, joustava rakenne, hyvä laatikostojen vaihdettavuus. Varhaisissa versioissa suojaustasot olivat suhteellisen alhaiset.  Jakelujärjestelmät suurissa voimalaitoksissa, petrokemian laitoksissa jne., jotka edellyttävät korkeaa automaatiotasoa ja liitäntäkykyä tietokoneiden kanssa.

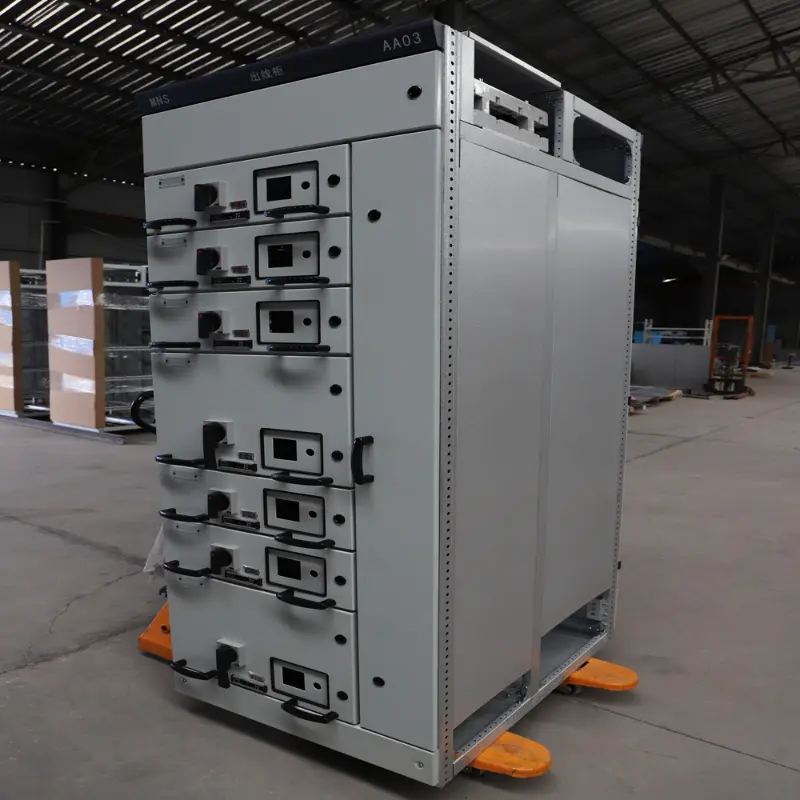

MNS       Veto

Kompakti rakenne, modulaarinen rakenne, erinomainen ammattitaito, korkea suojaustaso, erinomainen suorituskyky, mutta suhteellisen korkeammat kustannukset (noin kaksi kertaa GCS:ään verrattuna).  Tilanteet, joissa virransyötön luotettavuudelle, turvallisuudelle ja tilankäytölle asetetaan erittäin korkeat vaatimukset, kuten suuret datakeskukset, tasokkaat hotellit ja tarkkuusvalmistuspajat.

> Lyhyesti sanottuna GGD:stä MNS:ään se voidaan nähdä sekä suorituskyvyn että kustannusten edistymisenä. Useimmissa tavanomaisissa projekteissa GCK on usein varovainen valinta, joka tasapainottaa taloudellisuuden ja luotettavuuden.
