Korkeajännitekaapelin haararasia (ulkokäyttöinen kytkentäasema)

Deyan Electric on ammattimainen teollisuussähkötoimittaja, jolla on integroitu tuotekehitys, tuotanto ja huolto. High Voltage Cable Branch Box (Outdoor Switching Station) on kompakti, säänkestävä ulkokytkinasema 6-35kV jakeluverkkoihin. Se mahdollistaa turvallisen kaapelin haaroittamisen, liittämisen ja eristämisen täysin eristettyjen pistokeliittimien kautta, joissa on näkyvät katkaisukohdat ja luotettava maadoitus. Tämä tilaa säästävä ratkaisu yksinkertaistaa verkon laajentamista ja ylläpitoa.

Lähetä kysely

Tuotteen Kuvaus

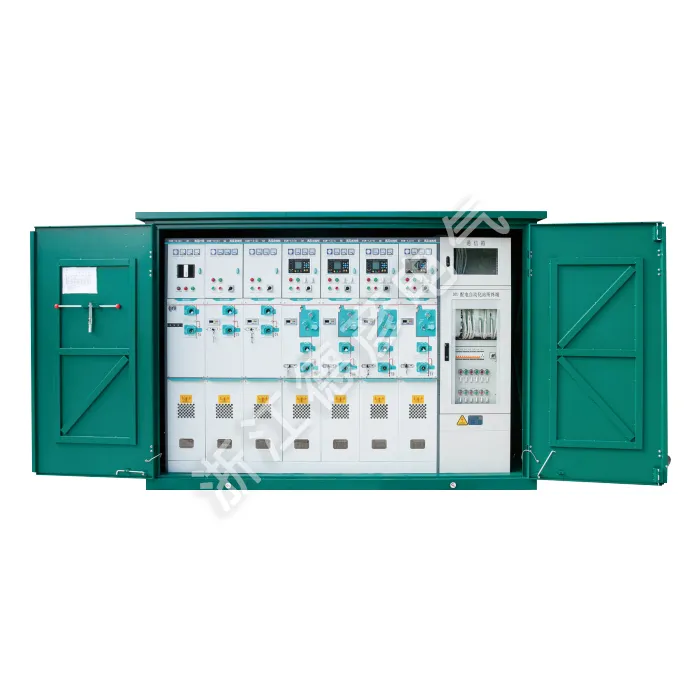

High Voltage Cable Branch Box (Outdoor Switching Station) on kompakti, säänkestävä ulkokytkinasema 6-35 kV jakeluverkkoihin. Se on edistyksellinen kaasueristetty ulkorengaspääyksikkö, joka sisältää kansainvälisiä standardeja. High Voltage Cable Branch Boxes on suunniteltu 12/24kV jakeluverkkoihin, niissä on täysin suljettu SF6-eristys, modulaarinen rakenne ja huoltovapaa käyttö, joka sopii vaativiin ympäristöihin. Se tukee laajennettavia automaatiotoimintoja ja mahdollistaa luotettavan sähkönjakelun teollisuuspuistojen, kaupunkialueiden ja kaupallisten keskusten välillä sekä helpottaa verkkoälyä.

Tuoteparametri ( spesifikaatio )

Projektin nimi			Yksikkö	Latauskytkin
Projektin nimi			Yksikkö	C-kuorman kytkentäyksikkö	F-yhdistelmä sähköyksikkö	V-virtakatkaisijayksikkö
Nimellisjännite			kv	24.12	24.12	24.12
Nimellistaajuus			Hz	50	50	50
Nimellisvirta			A	630	125	630
Nimellinen siirtovirta			A		1750
Nimelliseristystaso	1 min tehotaajuuden kestojännite (vaihe-maa)	vuorotellen oppositiossa	KV		42/65
	1 min tehotaajuuden kestojännite (vaihe-maa)	Taukojen välissä	KV		48/79
	Salaman impulssijännite	vuorotellen oppositiossa	KV		75/125
	Salaman impulssijännite		KV		85/145
Nimellinen oikosulkuvirta			kV	20	315	20
Nimellinen oikosulkusulkuvirta			KA	50	80	50
Nimellinen oikosulkusulkuvirta (maadoituskytkin)			KA	50		50
Nimellinen lyhytkestoinen kestovirta		Pääpiiri	kA	20	20	20
Nimellinen lyhytkestoinen kestovirta		Maadoituskytkin	KA	20	20	20
Arvioitu lyhytaikainen kesto		Pääpiiri	S	4		4
Arvioitu lyhytaikainen kesto		Maadoituskytkin	S	4	4	4
Nimellishuippukestovirta		Pääpiiri	KA	50		50
Nimellishuippukestovirta		Maadoituskytkin	KA	50	50	50
Sisäisen kaaren testi (sisäisen palamisen kaaritesti)			A	630	20kA/0,5s	630
Nimellinen suljetun silmukan katkaisuvirta			A	630	Rajoitettu sulakkeella	630
Nimellinen aktiivinen kuorman katkaisuvirta			A	10	Rajoitettu sulakkeella	25
Nimelliskaapelin lataus- ja katkaisuvirta			Toinen	5000	17.4	3000
Mekaaninen käyttöikä		Lataa/irrota kytkin	Toinen	3000	5000	3000
		Maadoituskytkin	Toinen		3000	10000
		Tyhjiökatkaisija	Mpa
SF6-kaasun paine (absoluuttinen paine 20 °C:ssa)					0.035
Vuotuinen salamaniskuprosentti					≤0,025 % vuodessa
Ilmakammion ja sulakeputken suojausluokitus					IP67
Kotelon ja kotelon suojaluokitus					IP4X

Tuotteen ominaisuus ja sovellus

Kompakti ulkomuotoilu

Täydellinen ympäristönsuojelu

Edistyksellinen kaasueristystekniikka

Joustava modulaarinen kokoonpano

Huoltovapaa toiminta

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kauppakeskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

High Voltage Cable Branch Box (Outdoor Switching Station)
