Kestomagneettinen synkroninen invertteri

Deyan Electric on ammattimainen teollisuussähkötoimittaja, jolla on integroitu tuotekehitys, tuotanto ja palvelu, hyvä hintaetu ja laaja kattavuus Euroopan ja Amerikan markkinoilla. Sen LNC860E-kestomagneettisynkroninen invertteri on edistynyt vektoriohjaus ja vakaa laatu. Soveltuu massaostokseen, se palvelee huippuluokan skenaarioita, kuten CNC-keskuksia, ja tarjoaa tarkan ja luotettavan moottorin nopeuden säädön.

Lähetä kysely

Tuotteen Kuvaus

LNC860E-sarjan kestomagneettisynkroniset invertterit ovat yleiskäyttöisiä korkean suorituskyvyn vektoritaajuusmuuttajia, joita käytetään pääasiassa kolmivaiheisten AC-synkronisten moottoreiden nopeuden ja vääntömomentin ohjaamiseen ja säätämiseen. Se käyttää 32-bittistä DSP-sirua ja siinä on sisäänrakennetut ydinohjausalgoritmit, kuten suljetun silmukan vektoriohjaus, avoimen silmukan vektoriohjaus ja vääntömomentin ohjaus, jotka mahdollistavat kestomagneettisynkronimoottoreiden käytön tehokkaamman ja tarkemman. Se tarjoaa korkean vääntömomentin pienillä nopeuksilla, sillä on hyvät dynaamiset ominaisuudet, erittäin vahva ylikuormituskyky ja se tukee erilaisia PG-kortteja. Samalla kun se parantaa tuotteen luotettavuutta ja ympäristöön sopeutumiskykyä, se vahvistaa myös suunnittelua asiakkaiden käytettävyyttä ja alan erikoistumista varten. Optimoidumpien toimintojen, joustavampien sovellusten ja vakaamman suorituskyvyn ansiosta sitä voidaan käyttää laajalti keski- ja huippuluokan sovelluksissa, kuten ruiskuvalukoneissa, ilmakompressoreissa, keskitehoisissa ja suuritehoisissa servojärjestelmissä, tekstiili-nostolaitteiden työstöjärjestelmissä. Tässä kestomagneettisynkronisessa invertterissä on vakiona 485-tiedonsiirtotoiminto, ja 22 kW:n ja sitä alhaisemman tehon mukana tulee vakiona jarruyksikkö. Tehoalue: 0,75kW ~ 400kW-380V.

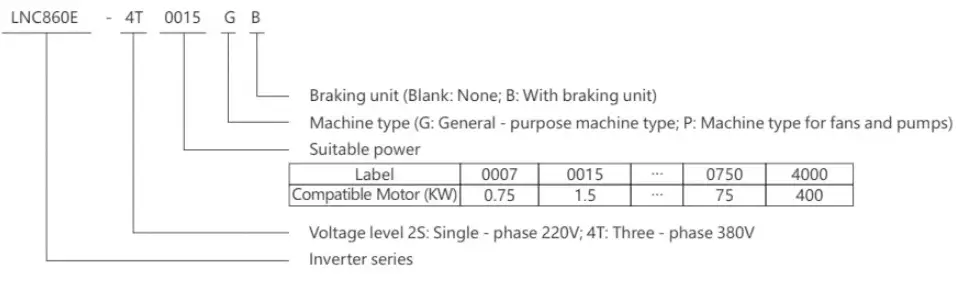

Mallin merkitys

LNC860E Permanent Magnet Synchronous Inverter

Tuotteen ominaisuudet

▲Avoimen silmukan ja suljetun silmukan vektoriohjaus kestomagneettisynkronimoottoreille Tukee erilaisia koodereita: ABZ-inkrementti, UVW-inkrementti ja resolveri
▲ Laaja jännitetulo, automaattinen lähtöjännitteen säätö (AVR), jatkuva toiminta hetkellisen tehohäviön aikana, vahvempi sopeutumiskyky
▲ Tukee erilaisia taajuuden asetustapoja: digitaalinen asetus, analoginen määrän asetus, PID-asetus, RS485-tiedonsiirtoasetus
▲Tasainen käynnistys ja vakaa toiminta nopeuden seurantatoiminnolla
▲Voi jakaa DC-väylän energian säästämiseksi
▲ Alhainen kohina ja voimakas häiriönestokyky
▲ Vahva ylikuormituskyky, 150 % nimellisvääntömomentista voi toimia 60 sekuntia
▲ Sisäänrakennettu edistyksellinen PID-algoritmi, nopea vaste, vahva mukautumiskyky ja helppo virheenkorjaus
▲16 - askelnopeuden säätö, yksinkertainen PLC monitoimilogiikan, kuten ajoituksen, vakionopeuden ja suuntasäädön saavuttamiseksi
▲ Useita suojaustoimintoja: ylijännite, ylivirta, ylikuormitus, ylikuumeneminen jne.
▲Tukee LCD-paneelin näyttöä ja toimintaa kiinaksi ja englanniksi. Tukee Profibus-DP- ja MODBUS-viestintää
▲ Rakenteellisesti omaksuu itsenäisen ilmakanavarakenteen, tuuletin voidaan purkaa vapaasti, ja sillä on hyvä lämmönpoistokyky

Nimikilven ohjeet

MALLI:	LNC860E-4T0040GB/4T0055PB
VIRTA:	4KW9A/5.5K
TULO:	3PH AC380V 50HZ/60HZ
TULO:	3PH AC0V-380V 0HZ-400HZ
S.N:	Viivakoodi

Tekniset tiedot

Tuote		Erittely
Ohjausominaisuudet	Lähtötaajuus	0-500 Hz
	Kantoaaltotaajuus	0,8 kHz ~ 12 kHz. Kantoaaltotaajuus voidaan säätää automaattisesti kuormitusominaisuuksien mukaan
	Lähtötaajuuden resoluutio	0,01 Hz
	Ohjaustila	Avoimen silmukan vektoriohjaus (SVC) V/F-ohjaus Suljetun silmukan vektoriohjaus (FVC)
	Vääntömomentin ominaisuudet	Vääntömomentin kompensoinnilla ja luiston kompensoinnilla käynnistysmomentti voi olla 150 % taajuudella 0,25 Hz (SVC)
	Vääntömomentin säädön tarkkuus	±5 % (FVC)
	Pysähdystoiminnan kriteeri	Aseta prosenttiosuutena nimellisvirrasta välillä 20 % - 250 %
	Nopeudensäätöalue	1:100 (SVC) 1:1000 (FVC)
	Nopeuden stabiloinnin tarkkuus	±0,5 % (SVC) ±0,02 % (FVC)
	Ylikuormituskapasiteetti	150 % nimellislähtövirrasta minuutin ajan
	V/F-käyrä	Neljä tilaa: lineaarinen; monipisteen täydellinen V/f-erotus; epätäydellinen V/f-erottelu
	Kiihtyvyys- ja hidastuvuuskäyrä	Lineaariset tai S-käyrän kiihtyvyys- ja hidastustilat; neljä kiihdytys- ja hidastusaikaa; kiihdytys- ja hidastusaika-alue 0,1-6500,0 s
	DC-jarrutus	DC-jarrutustaajuus.0,00Hz～maksimitaajuus.Jarrutusaika:0,0s~36,0s, jarrutusvirran arvo:0,0%～100,0%
	Lenkin ohjaus	Jog-taajuusalue: 0,00 Hz～maksimitaajuus, juoksun kiihtyvyys ja hidastusaika 0,1 s～ 6500,0 s
	Yksinkertainen PLC, monivaiheinen nopeuskäyttö	Jopa 16-portainen nopeus voidaan saavuttaa sisäänrakennetun PLC:n tai ohjausliittimien avulla
	Sisäänrakennettu PID	Se voi helposti toteuttaa prosessiohjauksen suljetun silmukan ohjausjärjestelmän
	Automaattinen jännitteensäätö (AVR)	Kun verkon jännite muuttuu, se voi automaattisesti ylläpitää vakiolähtöjännitteen
	Nopea virranrajoitustoiminto	Minimoi ylivirtaviat mahdollisimman paljon ja suojaa taajuusmuuttajan normaali toiminta
Käyttöominaisuudet	Käyttökomentokanava	Kolme kanavaa: ohjauspaneelin antama, ohjauspäätteiden antama, sarjaportin antama. Sitä voidaan kytkeä eri tavoin
	Taajuuslähde	Kymmenen taajuuslähdettä: antaa paneelin nupin, antaa ohjauspaneelin, antaa analogisen jännitteen, antaa analogisen virran, antaa RS485-tiedonsiirron, jota voidaan kytkeä eri tavoin
	Aputaajuuslähde	Kymmenen aputaajuuslähdettä. Se voi joustavasti saavuttaa aputaajuuden hienosäädön ja taajuussynteesin
	nput-liittimet	Kuusi digitaalista tuloliitintä, joista yhtä voidaan käyttää nopeana pulssitulona. Kaksi analogista tulokanavaa, Al1: tuloalue 0–+10 V, Al2: tuloalue 0–+10 V/0–20 mA
	Lähtöliittimet	Yksi nopea pulssilähtöliitin, joka pystyy lähettämään neliöaaltosignaalin välillä OkHz ~ 50 kHz, joka voi toteuttaa fyysisten suureiden, kuten asetetun taajuuden ja lähtötaajuuden, lähdön. Voidaan valita avoimeksi tyypiksi Yksi digitaalinen lähtöliitin Yksi relelähtöliitin Kaksi analogista lähtöliitintä: OV ~ 10 V / 0 - 20 mA, jotka voivat osoittaa ulostulon taajuuden / virran voiman / virran jännitetekijän. signaaleja
Näytön ja näppäimistön käyttö	LED-näyttö	Se on varustettu 8 toimintonäppäimellä, 5-numeroisella 7-segmenttisellä LEDillä ja 5 tilan LED-merkkivalolla, jotka voivat suorittaa pyörityksen eteenpäin, taaksepäin, nollauksen, pysäytyksen, ryöminnyksen sekä parametrien asettamisen ja näytön
Näytön ja näppäimistön käyttö	Suojaustoiminto	Moottorin oikosulun havaitseminen käynnistettäessä, tulon ja lähdön vaihekatkossuoja, ylivirtasuoja, ylivirtasuoja, alijännitesuoja, ylikuumenemissuoja, ylikuormitussuoja jne.
Ympäristö	Hakemuspaikka	Sisätiloissa, ei suoraan auringonvalolle, ei pölyä, syövyttäviä kaasuja, syttyviä kaasuja, öljysumua, vesihöyryä, tippuvaa vettä tai suolaa jne.
	Korkeus	Alle 1000m
	Ympäristön kosteus	-10 ℃ ~ +40 ℃ (Kun ympäristön lämpötila on välillä 40 ℃ ~ 50 ℃, vähennystoiminto vaaditaan)
	Kosteus	Alle 95 % RH ilman vesipisaroiden kondensaatiota
	Tärinä	Alle 5,9 m/s² (0,6 g)
	Varastointilämpötila	-20 ℃ ~ +60 ℃

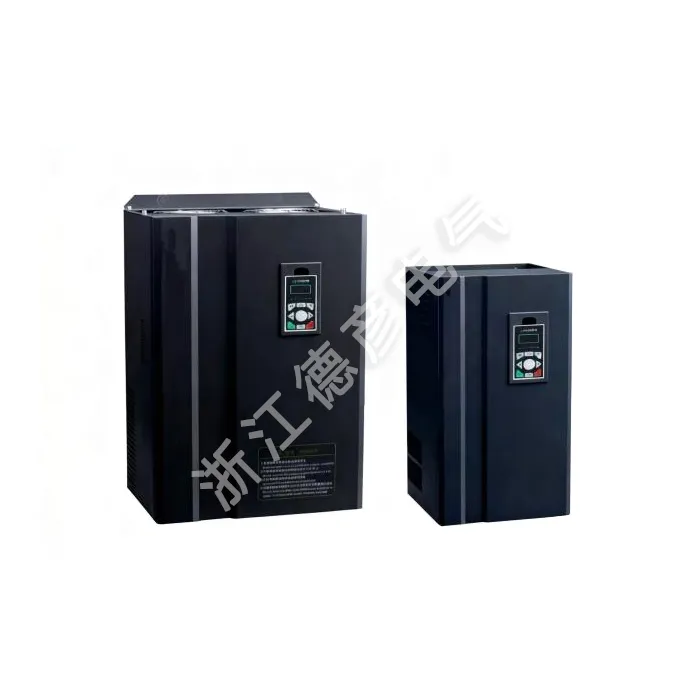

LNC860E Permanent Magnet Synchronous Inverter
