Miksi kytkinlaite on avainsolmu nykyaikaisissa sähköjärjestelmissä?

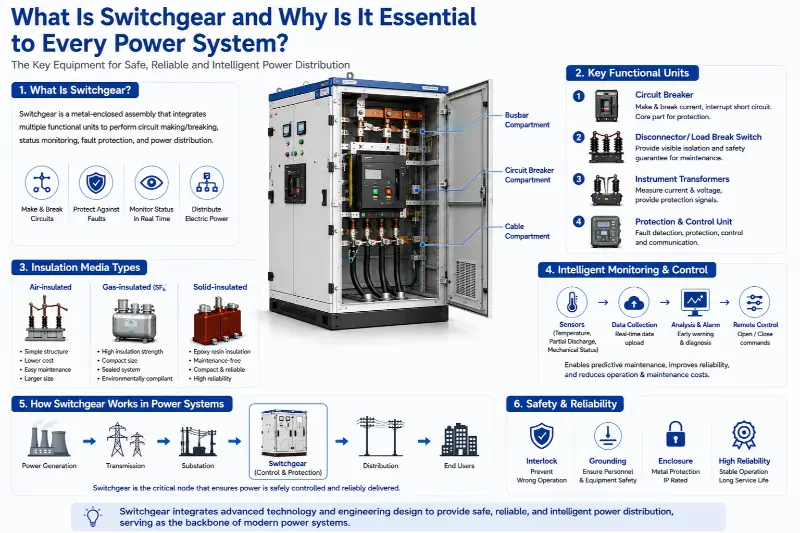

Sähköjärjestelmässä,sähköenergian siirtovoimalaitoksista loppukäyttäjiin kuuluu sarja monimutkaisia ​​ohjaus-, jakelu- ja suojausvaiheita. Tämä prosessi sisältää paljon muutakin kuin vain johtojen yhdistämisen; se luottaa hienostuneeseen, koordinoituun laitevalikoimaan. Sähköverkon kriittisenä solmuna toimiva kytkinlaite suorittaa toimintoja, jotka ulottuvat paljon yksinkertaisen "kytkennän" käsitteen ulkopuolelle. Pohjimmiltaan se on metallikoteloitu kokoonpano, joka yhdistää useita toiminnallisia yksiköitä ja jonka tehtävänä on ydintoiminnot, kuten piirien tekeminen ja katkaiseminen, tilan valvonta, vikasuojaus ja virranjakelu. Kytkinlaitteiden ymmärtäminen on avainasemassa ymmärtämään, kuinka nykyaikaiset sähköjärjestelmät saavuttavat turvallisen, luotettavan ja joustavan virransyötön.

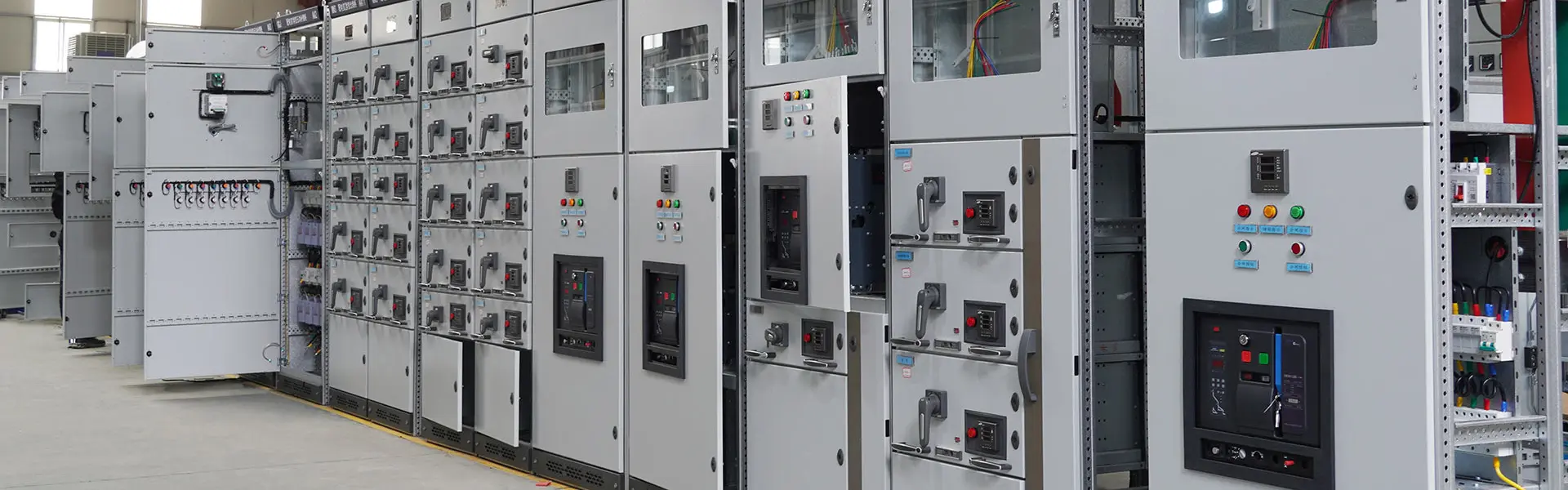

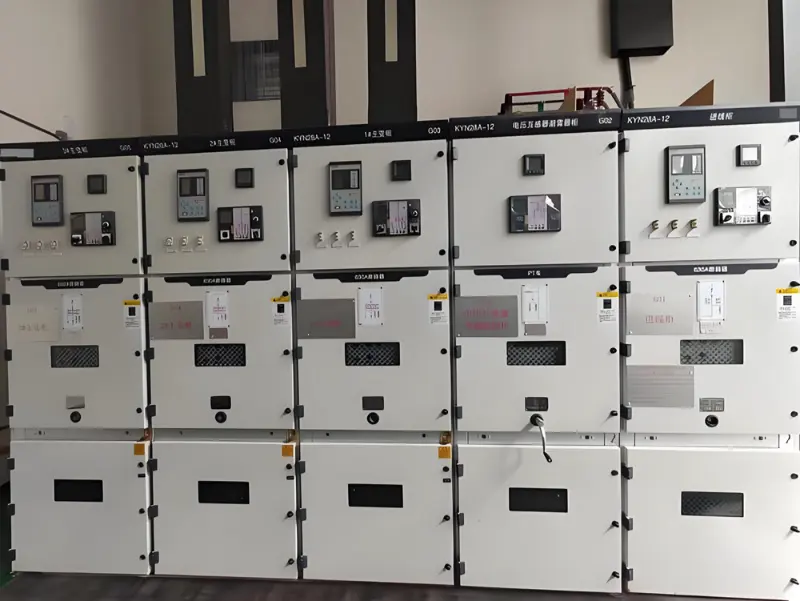

Kojeiston ydinarvo on sen "eristyksen" ja "ohjauksen" fyysisessä toteutuksessa. Voimajärjestelmien tulee kestää erilaisia ​​käyttöolosuhteita, mukaan lukien rutiininomaiset sähkönsiirrot ja sähkökatkot, turvallinen eristys laitteiden huollon aikana ja nopea irtikytkentä vikojen aikana. Sisäisten toiminnallisten yksiköiden mekaanisen yhdistelmän ja sähköisten lukitusten avulla kytkinlaitteisto standardoi ja varmistaa nämä toiminnot. Sen metallikotelo tarjoaa vankan suojaesteen, joka erottaa jännitteiset komponentit fyysisesti ulkoisesta ympäristöstä ja henkilökunnasta. Sisäisesti väliseinät jakavat yksikön edelleen itsenäisiin osastoihin, kuten virtakiskokammioon, katkaisijakammioon ja kaapelikammioon. Tämä rakenne varmistaa, että jos vika ilmenee yhdessä osastossa, sen vaikutus pysyy paikallisena, mikä estää tapahtumaa eskaloitumasta. Tämä modulaarinen, lokeroitu suunnittelufilosofia muodostaa perustan sille, kuinka kytkinlaitteet takaavat järjestelmän yleisen vakauden.

Toiminnallisesti tyypillinen kojeistoyksikkö ei ole vain yksittäinen laite, vaan pienikokoinen järjestelmä. Se sisältää useita keskeisiä toiminnallisia yksiköitä, jotka toimivat yhdessä:

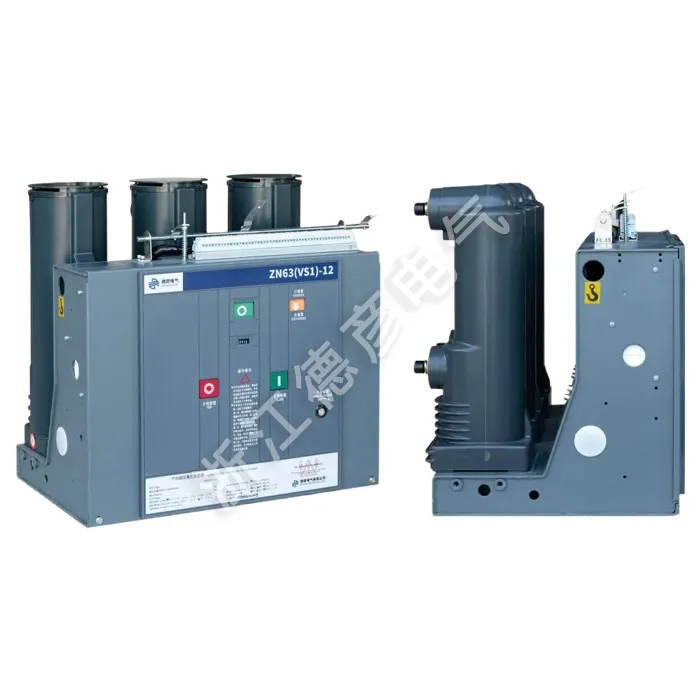

1. Pääpiirin valmistus- ja katkaisuyksikkö: Tässä ydinkomponentti on katkaisija. Se pystyy muodostamaan ja katkaisemaan piirejä normaaleissa kuormitusolosuhteissa; mikä vielä tärkeämpää, oikosulun tai vakavan ylikuormituksen sattuessa sen sisäinen laukaisumekanismi sallii sen laukeamisen automaattisesti millisekuntien sisällä, mikä katkaisee vikavirran. Sen katkaisukyky määrää suoraan kojeiston kestävien oikosulkuvikojen suuruuden.

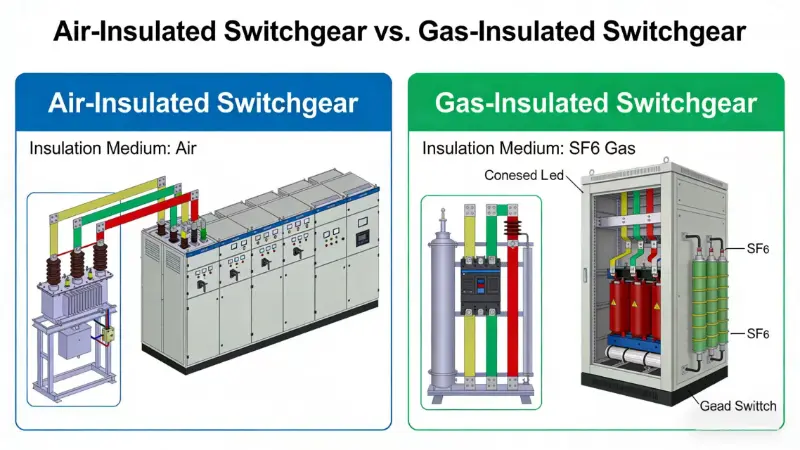

2. Turvaeristys ja näkyvä katkaisuyksikkö: Tämä toiminto suoritetaan ensisijaisesti erottimilla (eristimillä) tai kuorman katkaisukytkimillä. Katkaisimia käytetään katkaisijan avautumisen jälkeen luomaan selkeä, luotettava ilmaeristetty rako, mikä takaa näkyvän turvallisuuden laitteiden huollossa. Kuorman katkaisijat voidaan luokitella seuraavasti: 1. Ilmaeristetyt: Ne käyttävät ilmakehän paineessa olevaa ilmaa ensisijaisena eristysaineena. Edut ovat selkeä rakenne, alhaisemmat kustannukset ja helppohoitoisuus. Haittoja ovat laitteiden suuri koko; koska ilmalla on suhteellisen alhainen dielektrinen lujuus, turvallisuuden takaamiseksi vaaditaan suuria sähköisiä välyksiä. Sisäosat ovat myös herkkiä ympäristötekijöille, kuten kosteudelle ja pölylle.

3. Kaasueristetty: Rikkiheksafluoridikaasua (SF6) käytetään tyypillisesti eristävänä ja valokaaren sammutusaineena. SF6-kaasu tarjoaa erinomaiset eristys- ja valokaaren sammutusominaisuudet, minkä ansiosta tätä tekniikkaa hyödyntävät kytkinlaitteet voivat olla erittäin kompakteja ja pieniä ja samalla suojattuja ulkoisille ympäristöhäiriöille. Tekniikka on kuitenkin vahvasti riippuvainen kaasusulkutekniikoista; Lisäksi SF6 on voimakas kasvihuonekaasu, ja sen talteenottoon ja hävittämiseen sovelletaan tiukkoja ympäristömääräyksiä.

4. Kiinteä eristetty: Kiinteitä materiaaleja, kuten epoksihartsia, käytetään primääripiirin komponenttien (esim. katkaisijoiden, erottimien) valamiseen tai kapseloimiseen yhdeksi integroiduksi moduuliksi. Tämä tekniikka eliminoi täysin ulkoisen ympäristön vaikutukset ja mahdollistaa huoltovapaan toiminnan laitteiden koon putoaessa ilma- ja kaasueristeisten välillä. Haasteena ovat materiaalinkäsittelyn ja lämmönpoistosuunnittelun erittäin korkeat vaatimukset.

Nykyaikainen kojeistosuunnittelu korostaa yhä enemmän tilan havaittavuutta sekä älykästä käyttöä ja ylläpitoa. Perinteiset määräaikaishuoltomallit ovat siirtymässä kohti kuntoperusteista ennakoivaa kunnossapitoa. Tämä perustuu useisiin kaappiin asennettuihin antureisiin: lämpötila-anturit valvovat lämmön muodostumista koskettimissa ja virtakiskojen liitäntäpisteissä; osittainen purkausanturit havaitsevat varhaisen vaiheen sisäiset eristysvirheet; ja mekaaniset ominaisuusanturit tallentavat katkaisijoiden avautumis- ja sulkeutumisnopeudet ja -ajoitukset. Kerätyt tiedot ladataan taustajärjestelmään, jossa big data -analyysi antaa varhaisia ​​varoituksia mahdollisista vioista, mikä mahdollistaa kohdistetun ylläpidon; tämä parantaa merkittävästi virransyötön luotettavuutta ja alentaa käyttö- ja ylläpitokustannuksia.

Kojeistot eivät toimi erillään; sen toissijainen ohjausjärjestelmä toimii hermorajapintana nykyaikaisiin älyverkkoihin integroimiseksi. Vakioviestintäprotokollien avulla suojausta, mittausta ja tilaa koskevat tiedot voidaan välittää sähköasemien automaatiojärjestelmiin tai ylemmän tason välityskeskuksiin. Se voi myös vastaanottaa kauko-ohjauskomentoja suorittaakseen kauko-avaus- ja sulkemistoimintoja. Tämä kaksisuuntaisen tiedonvaihdon ominaisuus mahdollistaa verkon lähettäjien valvovan verkon reunan toimintatilaa reaaliajassa ja helpottaa nopeaa vikojen eristämistä ja virran palauttamista - olennaisia ​​​​elementtejä itsekorjautuvan verkon rakentamisessa.

Asennuksen ja pitkäaikaisen käytön osalta kytkinlaitteiden suorituskykyyn vaikuttavat monet tekijät. Asennusperustan tasaisuus, virtakiskoliitäntöjen kiristysmomentti ja maadoitusverkon luotettavuus ovat alkuedellytyksiä, jotka määräävät sen käyttöiän. Käytön aikana sisäiset komponentit kerääntyvät sähköiseen ja mekaaniseen kulumiseen; liitännät voivat löystyä lämpölaajenemisen/supistumisen tai sähkömagneettisten voimien vuoksi, mikä johtaa ylikuumenemiseen; ja eristysmateriaalit vanhenevat vähitellen ajan myötä. Edistyksellisimmätkin laitteet vaativat ammattimaisia ​​tarkastuksia, lämpötilan valvontaa ja osittaista purkaustestausta kunnon muutosten seuraamiseksi.

Sähköjärjestelmän kriittisenä solmuna kytkinlaitteet ilmentävät suunnittelufilosofiaa, jolle on tunnusomaista korkea integraatio, toiminnallinen erikoistuminen ja keskittyminen turvallisuusredundanssiin. Sen kestävästä ulkoisesta metalliverhouksesta monimutkaiseen sisäiseen sähkölogiikkaan ja perustavanlaatuisista fyysisistä eristysperiaatteista huippuluokan älykkäisiin anturitekniikoihin jokainen yksityiskohta palvelee ydintavoitetta: luotettavien ohjauspisteiden ja turvaesteiden luominen monimutkaisten tehovirtojen keskelle. Kytkimien syvällinen ymmärtäminen paljastaa, että jatkuvaa, vakaata virransyöttöä ei voida pitää itsestäänselvyytenä; pikemminkin se luottaa tiukkaan tekniseen suunnitteluun ja jatkuvaan teknologiseen kehitykseen lukemattomien tällaisten kriittisten laitteiden takana. Ne pystyvät muodostamaan ja katkaisemaan piirejä nimellisvirralla ja kestämään tiettyjä oikosulkuvirtoja. Nämä yksiköt on usein yhdistetty sulakkeisiin tiettyjä sovelluksia varten. Niiden ja katkaisijoiden väliset mekaaniset tai sähköiset lukitukset ovat ratkaisevan tärkeitä toimintavirheiden estämisessä.
