Mitä parametreja testataan öljytyyppimuuntajien testauksessa?

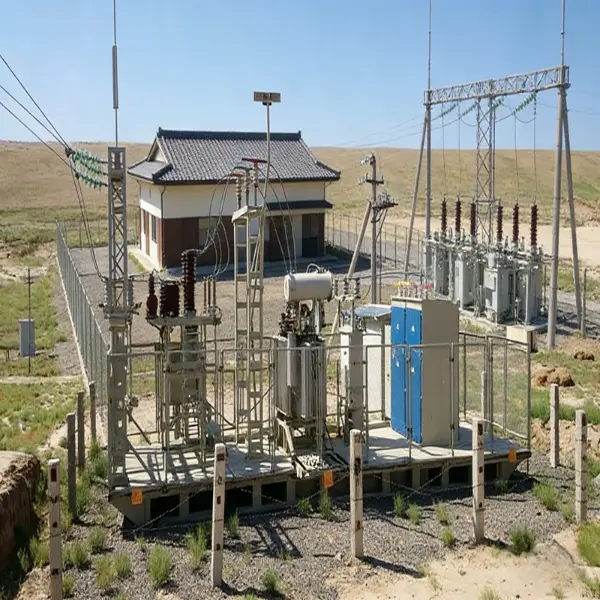

Öljytyyppiset muuntajatovat kriittisiä voimavaroja sähköjärjestelmissä. Niiden turvallisen, tehokkaan ja luotettavan toiminnan varmistamiseksi on suoritettava sarja tiukkoja testejä – sekä tehtaalla että käyttöönoton aikana sekä koko käyttöiän ajan. Nämä testit varmistavat sähköisen lujuuden, mekaanisen eheyden, lämpösuorituskyvyn ja eristävän öljyn kunnon.

Alla on selitetty tärkeimmät parametrit testiluokittain.

Osa 1: Rutiinitestit (suoritetaan jokaiselle muuntajalle)

Nämä testit suoritetaan jokaiselle yksikölle ennen kuin se lähtee tehtaalta perusvalmistuksen laadun varmistamiseksi.

1. Käämivastuksen mittaus

Tämä parametri mittaa tasavirtavastusta. Mittaamalla kunkin vaihekäämin (sekä ensiö- että toisiokäämin) resistanssin insinöörit voivat havaita löysät liitännät, katkenneet säikeet, väärät käämikytkimien asennot tai merkittävät vaihe-epätasapainot. Hyväksyttävien arvojen tulee olla tasapainotettuja eri vaiheiden välillä (tyypillisesti 2 %:n sisällä) ja niiden tulee vastata suunnittelulaskelmia.

2. Jännitesuhde ja vaihesiirto

Tämä parametri vahvistaa kierrossuhteen. Ensiökäämiin syötetään jännite ja toisiopuolen indusoitunut jännite mitataan. Myös käämien välinen vaihekulma tarkistetaan. Tämä varmistaa, että muuntaja tuottaa oikean lähtöjännitteen ja vaiheen suhteen (esim. Dyn11). Virheen on tyypillisesti oltava ±0,5 % sisällä.

3. No-Load-häviö ja herätevirta

Tyhjäkuormitushäviö (ydinhäviö) johtuu hystereesistä ja pyörrevirroista sydämessä. Herätysvirta on virta, joka tarvitaan sydämen magnetoimiseen. Näiden parametrien mittaaminen auttaa havaitsemaan ydinvirheet, kuten oikosuljetut laminaatit tai huono kokoonpano. Liiallinen tyhjäkäyntihäviö tarkoittaa, että muuntaja hukkaa jatkuvasti merkittävästi energiaa.

4. Kuormitushäviö ja impedanssijännite

Kuormitushäviö (kuparihäviö) on lämpöä, joka syntyy käämien läpi kulkevasta virrasta. Impedanssijännite määrää muuntajan jännitteen säätelyn ja vikavirtojen suuruuden. Näiden mittaamiseksi toisio oikosuljetaan ja ensiöyksikön jännitettä nostetaan, kunnes nimellisvirta kulkee.

5. Eristysvastus (Megger-testi)

Tämä parametri mittaa tasavirtavastusta käämien välillä ja käämien ja maan välillä (ydin ja säiliö). Korkea eristysresistanssi (tyypillisesti >1 000 MΩ uusille muuntajille) osoittaa, että eristysjärjestelmä on kuiva, puhdas ja ehjä. Alhainen vastus viittaa yleensä kosteuden sisäänpääsyyn tai saastumiseen.

6. Dielektrinen lujuus (kestojännitetesti)

Tämä parametri varmistaa, kuinka paljon ylijännitettä eristys kestää rikkoutumatta. On olemassa kaksi yleistä muotoa:

Erillisen lähteen vaihtovirtakestävyys: Testaa pääeristyksen (käämit maahan ja käämien välinen).

Indusoitu AC-kestävyys: Testaa käännösten välistä ja kerrosten välistä eristystä.

Läpäisyä varten ei vaadita ylivuotoa tai rikkoutumista testin aikana.

Osa 2: Tyyppitestit (suunnittelun tarkastus)

Nämä testit suoritetaan kunkin mallin prototyypillä sen osoittamiseksi, että malli täyttää kaikki standardivaatimukset.

1. Lämpötilan nousurajat

Tämä parametri mittaa käämien vakaan tilan lämpötilaa (laskettu resistanssimuutosmenetelmällä) ja ylimmän öljyn nimelliskuormituksella. Lämpötila on tärkein yksittäinen muuntajan käyttöikään vaikuttava tekijä – jokainen 6°C:n nousu nimellisarvon yläpuolelle puolittaa eristeen käyttöiän. Standardit edellyttävät tyypillisesti käämin lämpötilan nousua enintään 65 K (luokan A eristys).

2. Salamaimpulssin kestojännite

Tämä parametri simuloi salamaniskua kytkettyihin linjoihin käyttämällä 1,2/50 µs:n jänniteaaltomuotoa. Korkealla impulssijännitteellä testataan, kestääkö eristys ilmakehän ylijännitteitä. Tämä on kriittinen testi salaman aiheuttaman äkillisen muuntajan vian estämiseksi.

3. Oikosulkukestävyys

Tämä parametri varmistaa, pystyvätkö käämit vastustamaan ulkoisen oikosulun aikana syntyviä valtavia sähkömagneettisia voimia ilman, että ne muodostuvat tai siirtyvät. Testin jälkeen käämitysvastuksen ja reaktanssin muutokset tarkistetaan ja taajuusvasteanalyysillä varmistetaan, ettei mekaanisia vaurioita ole tapahtunut.

Osa 3: Erikoistestit (asiakas- tai sovelluskohtaiset)

Nämä testit suoritetaan, kun tarvitaan lisäluottamusta, kuten suurille tai kriittisille muuntajille.

1. Osittaispurkaustaso (PD)

Tämä parametri mittaa pieniä sähköpurkauksia eristysonteloissa tai rajapinnoissa, ilmaistuna pikokoulombeina (pC). Osittainen purkautuminen on varhainen merkki eristyksen heikkenemisestä. Uusissa muuntajissa PD-tason vaaditaan tyypillisesti olevan alle 10 pC 1,5-kertaisella nimellisjännitteellä. Matala PD-taso tarkoittaa, että eristys ei sisällä kuplia tai epäpuhtauksia.

2. Dielektrinen dissipaatiokerroin (Tan δ) ja kapasitanssi

Tan δ (häviökulma) kertoo kuinka paljon energiaa häviää eristemateriaalissa. Kapasitanssi kuvastaa eristysjärjestelmän geometrista rakennetta. Molemmat parametrit ovat erittäin herkkiä kosteudelle ja ikääntymiselle. Nouseva tan δ-arvo osoittaa, että eriste on saattanut kostua tai hiiltyä.

3. Frequency Response Analysis (FRA)

Tämä parametri tallentaa muuntajan impedanssin "sormenjäljen" eri taajuuksilla (tyypillisesti 20 Hz - 2 MHz). FRA on äärimmäisen herkkä käämien mekaaniselle liikkeelle, joka aiheutuu kuljetuksen iskuista tai oikosulkuvoimista. Vertaamalla tehdas- ja peltojälkiä, jos jäljet ​​pysyvät erittäin korreloituina (yli 98 %), käämirakenne osoittautuu ennalleen.

4. Nollasekvenssiimpedanssi

Tämä parametri mittaa muuntajan vastustusta nollasekvenssivirroille (maasulkuvirrat). Se määrittää yksivaiheisen maasulkuvirran suuruuden kiinteästi maadoitetussa nollajärjestelmässä ja on olennainen tulo suojareleen asetuksille.

Osa 4: Eristävän öljyn testiparametrit (ratkaisevat öljytyyppisille muuntajille)

Öljy toimii sekä eristeenä että jäähdytysaineena, joten sen fysikaaliset, kemialliset ja sähköiset ominaisuudet ovat kriittisiä.

1. Jakojännite (BDV)

Tämä on suorin öljyn sähköisen vahvuuden osoitin. Öljynäyte asetetaan kahden elektrodin väliin asetettuun rakoon (tyypillisesti 2,5 mm), ja jännitettä nostetaan, kunnes tapahtuu vika. Uudelta öljyltä vaaditaan yleensä vähintään 60 kV BDV. Matala BDV tarkoittaa, että öljy sisältää kosteutta tai johtavia hiukkasia.

2. Vesipitoisuus

Kosteus on eristävän öljyn suuri vihollinen. Se vähentää jyrkästi läpilyöntijännitettä ja nopeuttaa selluloosaeristeen ikääntymistä. Uusi öljy vaatii erittäin alhaisen vesipitoisuuden, tyypillisesti alle 10 miljoonasosaa (ppm).

3. Happoluku (neutralisointiarvo)

Tämä parametri mittaa happamien yhdisteiden pitoisuutta öljyssä. Öljyn ikääntyessä happoluku kasvaa. Korkea happoluku voi syövyttää metalliosia ja nopeuttaa eristeen hajoamista.

4. Liuenneen kaasun analyysi (DGA)

Tämä on yksi tehokkaimmista diagnostiikkatyökaluista. Piilotetut insinöörit voivat tunnistaa tärkeimpien liuenneiden kaasujen – vedyn (H2), metaanin (CH4), etaanin (C2H6), eteenin (C2H4), asetyleenin (C2H2), hiilimonoksidin (CO) ja hiilidioksidin (CO₂) pitoisuudet ja suhteet. Esimerkiksi:

Asetyleeni havaittu → valokaaripurkaus.

Eteeniä hallitseva → korkean lämpötilan hot spot.

Äkillinen vedyn nousu → osittainen purkaus.

5. Rajapintojen jännitys (IFT)

Tämä parametri kuvastaa polaaristen epäpuhtauksien tai ikääntyvien sivutuotteiden läsnäoloa öljyssä. Uudella öljyllä on suhteellisen korkea rajapintajännitys. Kun öljy vanhenee tai saastuu, IFT-arvo laskee.

6. Leimahduspiste ja jähmepiste

Leimahduspiste mittaa palovaaran. Mineraaliöljyn leimahduspiste on tyypillisesti yli 140 °C.

Jähmepiste mittaa juoksevuutta matalassa lämpötilassa. Kylmissä ilmastoissa on käytettävä öljyä, jonka jähmepiste on alhainen.
