Pienjännitteinen ulosvedettävä kytkinkaappi

Deyan Electric on ammattimainen toimittaja, jolla on rikas valmistuskokemus teollisuuden sähkölaitteista. Pienjännitteinen irrotettava kojeistokaappi on modulaarinen kokoonpano tehonjakoon ja moottorin ohjaukseen. Sen ulosvedettävät yksiköt varmistavat helpon huollon ja paremman turvallisuuden edistyneillä lukitsemilla ja erillisillä osastoilla. Ihanteellinen teollisiin ja kaupallisiin sovelluksiin 690 V asti.

Lähetä kysely

Tuotteen Kuvaus

Pienjännitteinen ulosvedettävä kytkinkaappi soveltuu voimalaitosten, öljy-, kemian-, metallurgia-, tekstiili- ja korkean rakennusteollisuuden sähkönjakelujärjestelmiin. Sitä käytetään paikoissa, joissa on korkeat automaatiovaatimukset ja liitännät tietokoneisiin, kuten suurissa voimalaitoksissa ja petrokemian järjestelmissä. Kolmivaiheisena 50 (60) Hz:n vaihtovirtataajuudena, 400 V tai 660 V:n nimelliskäyttöjännitteenä ja 5000 A:n tai alle nimellisvirtana tehonsyöttö- ja virranjakelujärjestelmissä sähköntuotantoon ja -syötteeseen, sitä käytetään tehonjakoon, moottoreiden keskitettyyn ohjaukseen ja loistehon kompensointiin. Pienjännitteisen ulosvedettävän kytkinkaapin suunnittelu noudattaa seuraavia standardeja: IEC439-1 "Pienjännitekoteloitu kytkin- ja ohjauslaitteisto" ja GB7251 "Pienjännitekoteloitu kytkinlaite".

Tuoteparametri ( spesifikaatio )

Sarjanumero	Nimi		Parametrit
1	Pääpiirin nimellisjännite (V)		AC 400/660
2	Apupiirin nimellisjännite		AC 220, 380 (400), DC 110, 220
3	Nimellistaajuus (Hz)		50(60)
4	Nimellinen eristysjännite (V)		660
5	Nimellisvirta (A)	Vaakakisko	≤5000
	Nimellisvirta (A)	Pystyväylä (MCC)	1000
6	Virtakiskon mitoitettu lyhytkestoinen kestovirta (kA/1s)		50, 80
7	Virtakiskon nimellinen huippuvirran kapasiteetti (kA/0,1 s)		105, 176
8	Tehotaajuustestijännite (V/1 min)	Pääpiiri	2500
		Apupiiri	2000
9	Virtakisko	Kolmivaiheinen nelijohdinjärjestelmä	A.B.C.PEN
		Kolmivaiheinen viisijohdinjärjestelmä	A.B.C.PE.N
10	Suojausluokitus		IP30, IP40

Tuotteen ominaisuus ja sovellus

Erittäin standardoidut ja kattavat pääpiirikaaviot

Suuren kapasiteetin suunnittelu ja laaja sovellettavuus

Integroitu palkkio ja täydellinen ratkaisutarjonta

Erittäin joustavat ja kattavat lisäohjausjärjestelmät

Modulaarinen vetolaatikkorakenne ja turvallinen ohjausvirtalähde

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

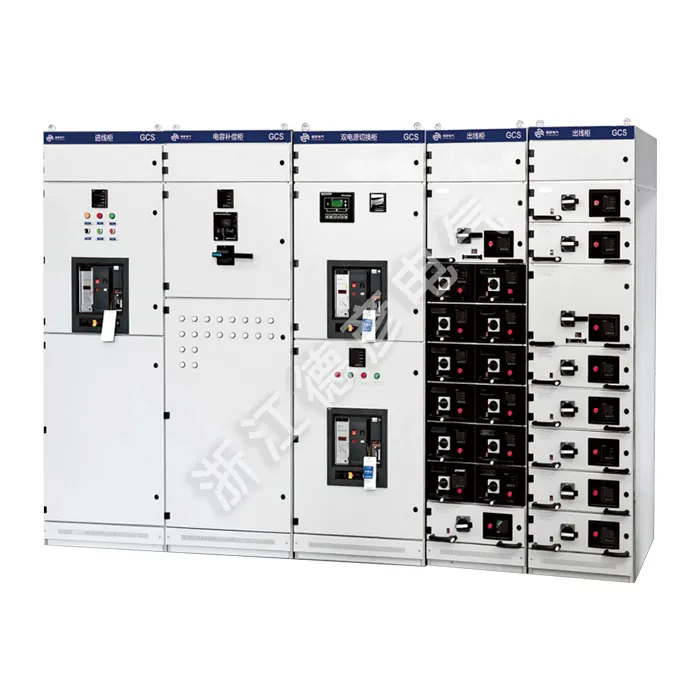

Low-voltage Withdrawable Switchgear Cabinet
