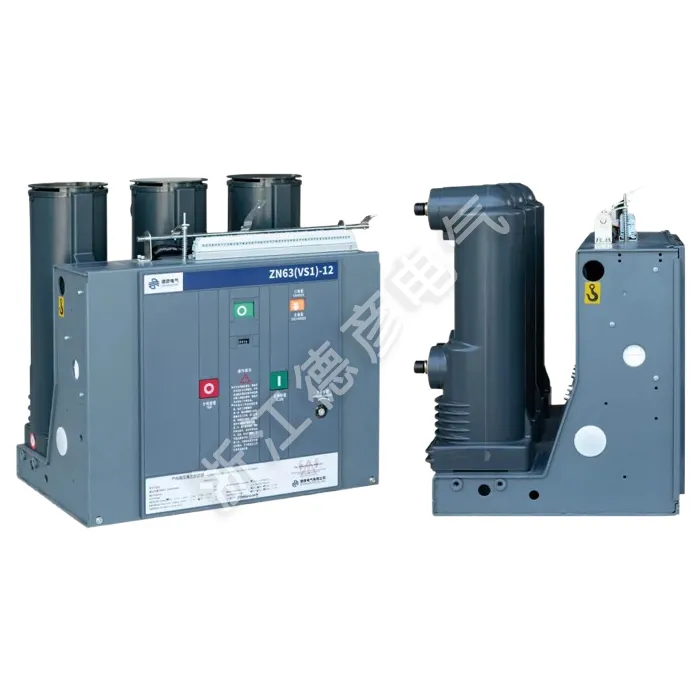

Kiinteä sisäkäyttöinen suurjännitetyhjiökatkaisin

Deyan Electric on ammattimainen toimittaja, jolla on rikas valmistuskokemus teollisuuden sähkölaitteista. Kiinteä sisäkäyttöinen korkeajännitetyhjiökatkaisija, joka on suunniteltu 12 kV järjestelmiin. Hyödyntämällä edistynyttä tyhjiökeskeytystekniikkaa, se varmistaa luotettavan virrankatkaisun, minimaalisen huollon ja paremman turvallisuuden. Kompakti ja monipuolinen, se on ihanteellinen sähkönjakoon ja suojaukseen erilaisissa teollisuus- ja yleishyödyllisissä sovelluksissa.

Lähetä kysely

Tuotteen Kuvaus

Kiinteä Indoor Vacuum Circuit Breaker on kolmivaiheinen AC 50Hz, 12KV sisäkäyttöön tarkoitettu kojeisto. Se soveltuu teollisuusyritysten, voimalaitosten, sähköasemien ja sähkölaitosten ohjaamiseen ja suojaamiseen sekä soveltuu toistuviin käyttökohteisiin. Käyttömekanismi ja katkaisijan runko on integroitu. Se voidaan suunnitella kiinteäksi asennusyksiköksi tai varustaa erillisellä käyttömekanismilla laatikkoyksikön muodostamiseksi käytettäväksi. Kiinteän sisäilman tyhjiökatkaisijan pääpiiriosassa voidaan käyttää kiinteää kiinteää napaa katkaisijan pienentämiseksi, korkean luotettavuuden ja huoltovapaan saavuttamiseksi. Se voidaan varustaa KYN28-12(GZS)-tyyppisillä keskikokoisilla laatikkotyyppisillä kytkentäkaapeilla, ja kiinteää tyyppiä voidaan käyttää myös kiinteän tyyppisissä XGN-kytkentäkaapeissa.

Tuoteparametri ( spesifikaatio )

Sarjanumero	Nimi		Yksikkö	Data
1	Nimellisjännite		kV	12
2	Suurin käyttöjännite		KV	12
3	Nimellisvirta		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nimellinen oikosulkukatkaisuvirta (nimellinen lämpöstabiilisuusvirta - RMS)		KA	20/25	31.5		40
5	Nimellinen oikosulkusulkuvirta (huippu)		KA	50/63	80		100
6	Nimellinen huippukestovirta (nimellinen dynaaminen vakausvirta - huippu)		KA	50/63	80		100
7	4S nimellinen oikosulkukestovirta		KA	20/25	31.5		20/25
8	Nimelliseristystaso	Käyttöjännitteen kesto (ennen ja jälkeen nimellisrikkoutumisen) / 1 min tehotaajuusjännitekestävyys	KV	Kenttä 42 (katko 48)
		Kestojännite (ennen ja jälkeen nimellisrikkoutumisen) / huippunimellinen salamaimpulssin kestojännite		Maa 75 (katko 85)
9	Nimellinen lämpöstabiilisuusaika		S	4
10	Nimellinen toimintajakso			Erillinen -0.3S - Yhdistetty -180S - Yhdistetty
11	Mekaaninen käyttöikä		Toinen	20000
12	Nimellinen oikosulkukatkaisuvirta katkosten lukumäärä		Toinen	50
13	Toimintamekanismi Nimellinen sulkemisjännite (DC)		v	AC, DC 110 220
14	Toimintamekanismin nimellinen avausjännite (DC)		v	AC, DC 110 220
15	Kontaktiväli		mm	11±1
16	Yliliike (kosketusjousen puristuspituus)		mm	3,5±0,5
17	Kolmivaiheinen sulkemis- ja avautumispomppuaika		ms	≤2
18	Kontaktin pomppimisaika sulkemisen aikana		ms	≤2
19	Keskimääräinen laukaisunopeus		m/s	0,9-1,2
	Keskimääräinen sulkemisnopeus		m/s	0,5 - 0,8
20	Aukioloaika	Maksimikäyttöjännitteellä	S	≤0,05
21		Pienellä käyttöjännitteellä		≤0,08
22	Sulkemisaika		S	0.1
23	Jokaisen vaiheen pääpiirin vastus		μΩ	630 ≤50		1250 ≤ 45
24	Sallittu kumulatiivinen kulumispaksuus liikkuville ja paikallaan oleville koskettimille		mm	3

Tuotteen ominaisuus ja sovellus

Edistynyt tyhjiökeskeytys

Kiinteä ja kompakti muotoilu

Korkea turvallisuus ja luotettavuus

Kevään toimintamekanismi

Monipuolinen sovellusvalikoima

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

Fixed Indoor High-Voltage Vacuum Circuit Breaker
