Ring-pääyksikkö tai laatikkotyyppinen ala-asema: mitä projektisi tarvitsee?

10-35kV jakeluprojekteissa rengaspääyksikkö (RMU) ja laatikkotyyppinen sähköasema mainitaan usein samassa suunnittelukatsauksessa. Koska molemmat ovat kompakteja ja molemmat ovat tehdasvalmisteisia, niitä pidetään joskus kilpailevina vaihtoehtoina. He eivät ole. Päätös perustuu yhteen kysymykseen suunnittelemastasi solmupisteestä: tarvitseeko tässä vaiheessa alentaa jännitettä ja jakaa pienjännitetehoa vai tarvitseeko se vain kytkeä, jakaa ja kytkeä linjoja?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), joka valmistaa molempia tuotelinjoja, asettaa käytännön rajan alla.

I. Kaksi erilaista työtä

Rengaspääyksikkö on metallikoteloitu kojeisto, jota käytetään 10-24kV keskijänniterengasverkoissa. Sen sisäisiä komponentteja ovat kuorman katkaisijat, maadoituskytkimet ja sulakkeet. Se suorittaa kytkennän, linjan osoituksen, vian eristämisen ja kuormansiirron, jotta yhden kaapeliosuuden vika voidaan katkaista ilman, että muun renkaan syöttö katkeaa. Se ei muuta jännitettä.

Kotelotyyppinen sähköasema yhdistää korkeajännitteisen tehon vastaanoton, jakelumuuntajan ja pienjännitesähkönjakelun – sekä mittauksen ja kotelon – yhdeksi täysin suljetuksi, liikkuvaksi teräsrakenteeksi. Se on esivalmistettu tehtaalla, toimitetaan kokonaisena yksikkönä ja sen ulostulo on pienjännitetehoa loppukäyttäjille.

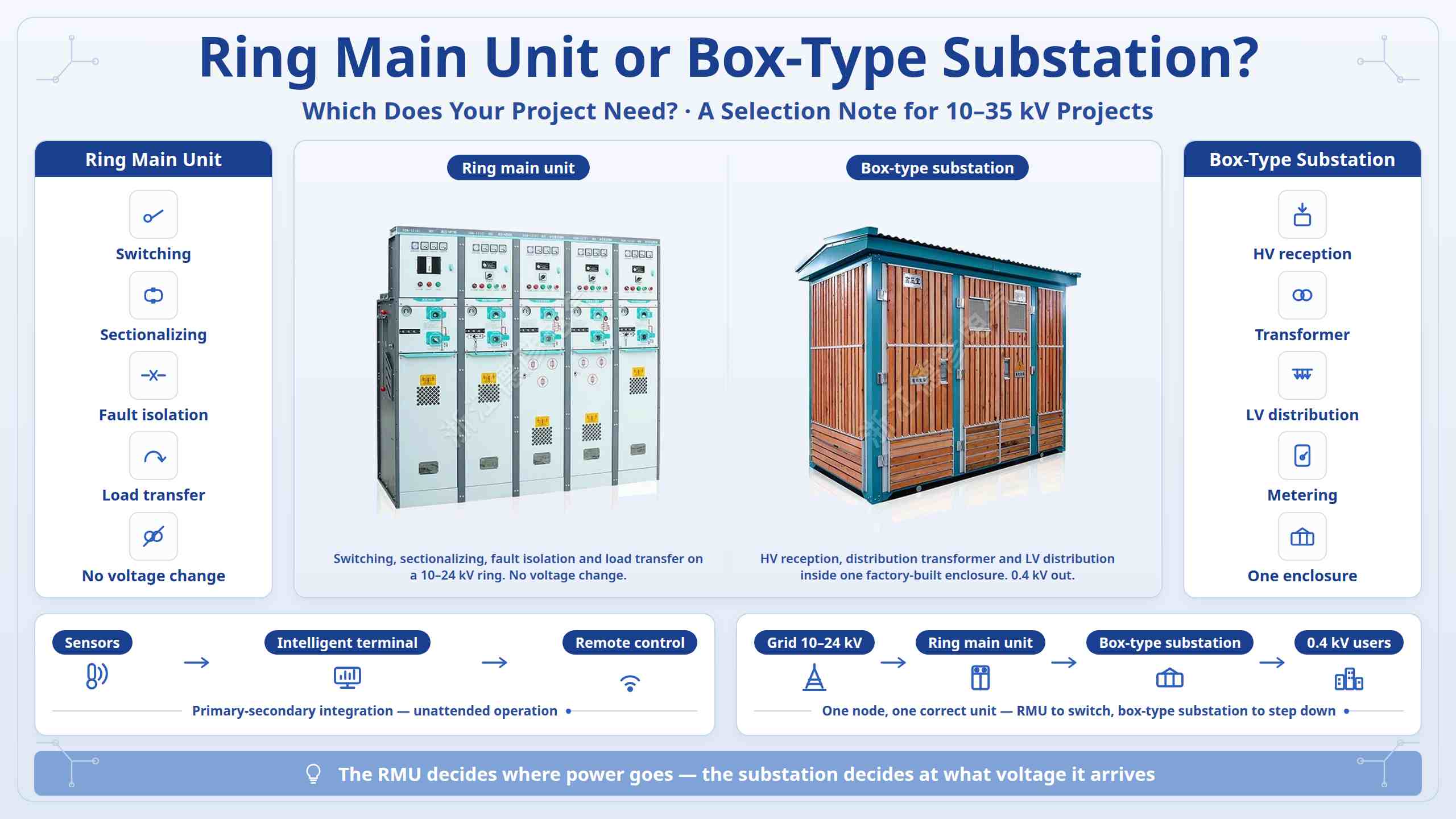

Yhdellä rivillä: RMU päättää, mihin teho menee; laatikkotyyppinen sähköasema päättää, millä jännitteellä se saapuu ja miten se jakautuu.

II. Mallin sovittaminen skenaarioosi

Kaupunkikaapeliremontti kaksoisvirtarengassyötöllä, eikä paikallista RMU:ta vaadita. 0,4 kV lähtevää tehoa vaativat kuormapaikat – asuinalueet, työpajat, liikealueet, latausasemat – vaativat laatikkotyyppisen sähköaseman. Ulkona olevat, kapeat, kosteat tai pölyiset paikat suosivat kaasueristettyä RMU:ta, jonka tiivistetty säiliö kestää kondensaatiota, pölyä ja suolasumua huomattavasti pienemmällä tarkastuksella. Aurinkosähkö-, varastointi- ja latauspaaluprojektit käyttävät molempia: tehostettuja sähköasemia ja verkkoon liitettyjä kaappeja käsittelevät muunnokset ja verkkoliitännät, kun taas kaasueristetyt RMU:t käsittelevät keräyksen ja kytkennän hallitun jalanjäljen sisällä.

III. Useimmissa projekteissa he työskentelevät yhdessä

Monien laatikkotyyppisten sähköasemien sisällä korkeajännitteiset tulo- ja lähtöyksiköt ovat itse rengaspääyksiköitä, joissa on kuorman katkaisijat. RMU on kytkentäkomponentti; sähköasema on kotelo, joka lisää muunnoksia ja pienjännitejakelua ympärilleen. Raja on siksi pikemminkin käytännöllinen kuin kilpailullinen – jos solmu vain vaihtaa ja osittaa, määritä RMU; jos sen on myös luovuttava ja jaettava, määritä laatikkotyyppinen sähköasema; ja jos tämä asema on myös osa rengasverkkoa, nämä kaksi määritellään yhdessä. Molempien nykyinen pääsuunta on ensisijainen ja toissijainen integrointi: kaapin sisällä olevat anturit ja valvontayksiköt, jotka on yhdistetty ulkoiseen älykkääseen jakelupäätteeseen, mahdollistavat reaaliaikaisen tiedonsiirron, automaattisen vian paikantamisen ja eristyksen, etäkytkentäohjauksen ja ilman valvontaa.

IV. Mitä on tarkistettava ennen mallin vahvistamista

Määritä ensin, onko verkko säteittäinen vai kaksoistehorengas – tämä yksin määrittää, tarvitaanko RMU:ta. Tarkista sitten nimellisjännite (10/24/35 kV), nimellisvirta ja oikosulkukatkaisuvirta koordinoiduilla suojausasetuksilla; työpaikan olosuhteet, mukaan lukien tila, kosteus, pöly, suolasumu ja suojaluokka, tarvittaessa räjähdyssuojattu varustus GB 50058 mukaan; ja kuormitusvaatimukset, kuten muuntajan kapasiteetti, lähtevät piirit ja mahdolliset siirrot. Punnitse ensimmäiset kustannukset elinkaarikustannuksiin: ilmaeristetyt laitteet sopivat kuiviin sisätiloihin, joissa on oma huoltohenkilöstö, kun taas kaasueristetyt laitteet maksavat enemmän etukäteen, mutta vähentävät huoltoa ulkotiloissa tai vaikeasti tarkastettavissa kohteissa.
