Mikä on Switchgear? Toiminto ja tyypit

Suurimman osan ajasta ihmiset eivät ajattele sähkön takana olevia näkymättömiä järjestelmiä. Käännät kytkintä, valot toimivat, yksinkertaista. Mutta taustalla on piilotettuja laitteita, jotka varmistavat, ettei mitään vaarallista tapahdu. Sitä asiaa tai pikemminkin sitä esinekokoelmaa kutsutaan kytkinlaitteiksi. Jos nyt kysyt kymmeneltä eri ihmiseltä, mikä on kytkinlaitteet, useimmat eivät todennäköisesti anna sinulle suoraa vastausta. Jotkut saattavat sanoa "se on katkaisijalaatikko", toiset saattavat vain kohauttaa olkapäitään. Mutta totuus on, kytkinlaitteita on kaikkialla talostasi jättiläisvoimalaan. Se on kuin sähkön henkivartija.

Mikä on Switchgear?

Tehdään siis siitä hyvin yksinkertainen. Kojeistot ovat pohjimmiltaan sähkölaitteiden sarja, joka huolehtii piireistä. Se voi olla kytkimiä, katkaisijoita, sulakkeita, erottimia, releitä. He kaikki kuuluvat tämän sateenvarjon alle. Kun järjestelmässä jokin menee pieleen, se toimii kuin portinvartija ja estää ongelman leviämisen. Siksi, jos kysytään, mikä on kojeisto yhdessä linjassa, voisi sanoa: se on sähkövoiman turvapanssari.

Ihmiset käyttävät joskus ilmaisua mikä on sähkökytkinlaitteet, mutta se tarkoittaa samaa asiaa. Jos olet nähnyt ne harmaat kaapit kellarissa tai sähköasemassa, se on sähkökytkin. Niiden sisällä ovat osat, jotka pitävät sähkön käytön turvallisena. Kotona se on pieni. Sairaalassa tai tehtaassa se on valtava. Mutta kaikki on saman idean alla.

Et voi erottaa kahta sanaa - kytkinlaitteet ja suojaus. Ne kulkevat käsi kädessä. Suojaus on syy kytkinlaitteiden olemassaoloon. Jos tapahtuu ylikuormitus tai vika, suojaus käynnistyy välittömästi. Ajattele rakennuksen palo-ovia: yhdellä alueella saattaa olla savua tai liekkejä, mutta ovet estävät sen leviämisen. Kytkin on sellainen, vain sähköllä.

Kytkimen toiminta selitetty

Kojeistoilla on keskeinen rooli jokaisessa sähköjärjestelmässä varmistamalla turvallisen ja tehokkaan sähkönjakelun. Sen ensisijaisena tarkoituksena on hallita sähköä niin, että se virtaa luotettavasti ilman keskeytyksiä ja riskejä. Yhdistämällä ohjauksen, suojauksen ja eristyksen kytkinlaitteet pitävät sekä laitteet että ihmiset turvassa samalla kun ne toimivat sujuvasti asuin-, liike- ja teollisuusympäristöissä.

1. Tehovirran ohjaus

Kojeiston ensimmäinen ja näkyvin tehtävä on ohjata tehovirtaa. Sen avulla käyttäjät voivat kytkeä piirit päälle ja pois turvallisesti ja varmistaa, että sähköä virtaa vain tarvittaessa. Tämä ohjaus on ratkaisevan tärkeää sekä rutiinitoiminnoissa että hätätilanteissa, mikä auttaa ylläpitämään tehokkuutta ja sujuvaa järjestelmän suorituskykyä.

2. Suojaus vikoja vastaan

Kojeisto tarjoaa suojaa katkaisemalla virtapiirit vikojen, kuten ylikuormituksen tai oikosulkujen, aikana. Tämä estää laitteiden vahingoittumisen ja vähentää tulipalon tai sähköiskun vaaraa. Suojalaitteet, kuten katkaisijat ja releet, toimivat välittömästi ja varmistavat, että sähköjärjestelmä pysyy turvallisena ja toimintakuntoisena myös odottamattomien ongelmien ilmetessä.

3. Eristys huoltoa varten

Toinen tärkeä toiminto on eristäminen. Kojeisto mahdollistaa sähköjärjestelmän tiettyjen osien turvallisen irrotuksen, jotta insinöörit voivat suorittaa tarkastuksia, testauksia tai korjauksia koskematta jännitteisiin johtoihin. Tämä eristys varmistaa sekä työntekijöiden turvallisuuden että minimaalisen häiriön muulle järjestelmälle.

4. Sähköturvallisuuden selkäranka

Yhdessä ohjaus, suojaus ja eristys muodostavat sähköturvallisuuden selkärangan. Ilman kojeistoa luotettava virranjakelu ei olisi mahdollista. Nämä toiminnot pitävät järjestelmät vakaina, minimoivat riskit ja varmistavat, että kunnossapito voidaan tehdä vaarattomasti, joten kytkinlaitteet ovat tärkeä osa kaikkia sähköverkkoja.

Esimerkkejä kytkinlaitteista

Esimerkkejä kytkinlaitteista on lukemattomia. Katkaisijalaatikko talossasi? Se on yksi. Iso paneeli ostoskeskuksen sisällä? Toinen. Teollisuudessa löydät keskijännitekojeistot. Vaihteiston puolella vielä isompi vaihde. Esimerkit vaihtelevat, mutta periaate on aina sama.

Kytkinlaitteiden tyypit

Nyt kytkinlaitteita on monissa muodoissa. Yksikään koko ei sovi kaikille. Kojeistotyypit riippuvat lähinnä jännitteestä ja käyttöpaikasta. Jokaisella tyypillä on joitain ainutlaatuisia ominaisuuksia, jotka tekevät siitä sopivan yhteen tai toiseen käyttöön.

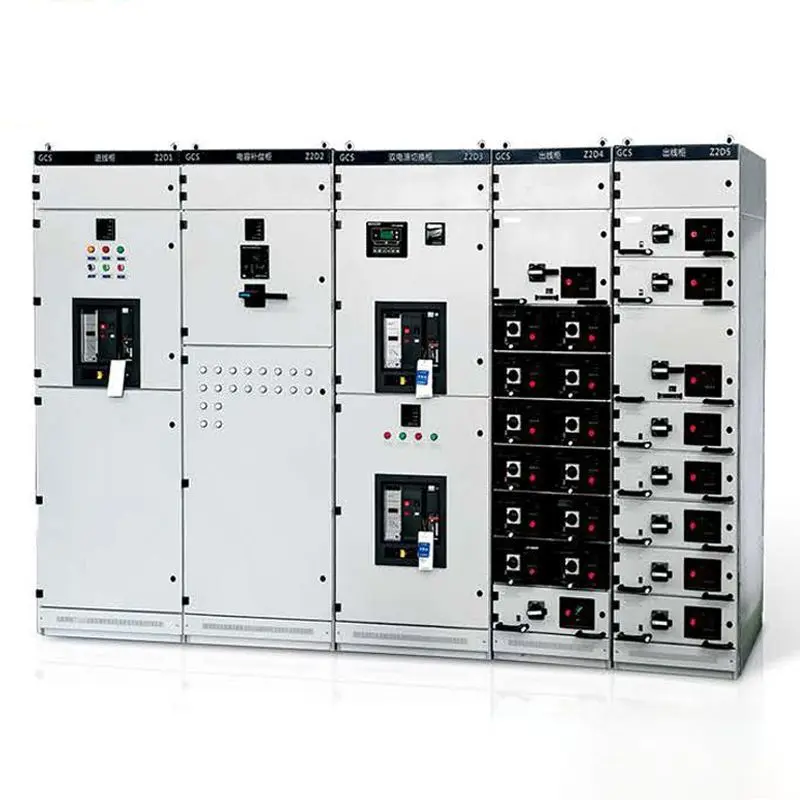

Pienjännitekojeisto

Yleisin on pienjännitekojeisto. Kaikki 400 volttiin asti sopii tähän. Talot, toimistot, pienet kaupat - voit nimetä sen. Tämä on varuste, joka suojaa jokapäiväistä elämää. Katkaisijat, sulakkeet ja releet on pakattu näihin yksiköihin. Et ehkä ajattele niitä ennen kuin katkaisija laukeaa, mutta ne toimivat aina hiljaa.

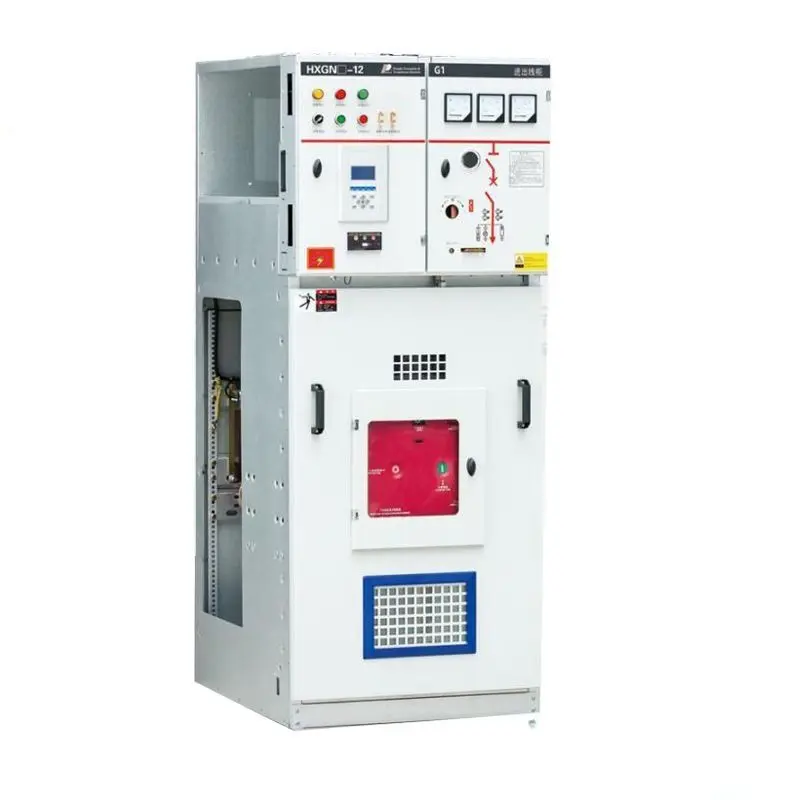

Keskijännitteinen kytkinlaite

Seuraavana on keskijännitekojeisto. Tämä on 1 kV ja 35 kV välillä. Löydät sen teollisuudesta, sairaaloista ja sähköasemilta, jotka jakavat sähköä tuhansiin koteihin. Keskijännitevaihde on raskaampaa, suunniteltu kestämään suurempia kuormia. Kun vakaus on kriittinen, kuten leikkaussalissa, tämä vaihteisto varmistaa, että teho pysyy turvallisena ja tasaisena.

Korkeajännitekytkinlaitteet

Sitten sinulla on korkeajännitevaihteisto. Tämä on iso juttu. Sellainen, joka istuu siirtolinjoilla ja yhdistää kokonaisia ​​alueita. Viat ovat vaarallisia ja kalliita. Siksi suurjännitekojeistot on suunniteltu erittäin eristävästi ja erittäin nopeasti suojaaviksi. Sama periaate, isompi mittakaava.

Sisä vs ulko

On myös erilaisia ​​kytkinlaitteita sen mukaan, missä ne on asennettu. Sisäyksiköt pidetään turvassa rakennusten sisällä, poissa säältä. Ulkoyksiköt ovat kestäviä, usein sähköasemissa, ja ne on rakennettu kestämään sadetta, pölyä ja kuumuutta.

Ilma-, kaasu-, öljyeristetty

Lopuksi toinen tapa ryhmitellä ne on eristys. Ilmaeristetyt kojeistot ovat halpoja ja laajalti käytettyjä. Kaasueristetty, usein SF6:lla varustettu, on kompakti ja luotettava, kun tilaa on vähän. Öljyeristetty vaihteisto on vanhempi, mutta edelleen käytössä joissakin verkoissa. Kaikki kolme ovat voimassa tarpeen mukaan.

Johtopäätös

Joten, mikä on kytkinlaite? Se on joukko laitteita, jotka pitävät sähkön turvallisena, hallittavana ja luotettavana. Talojen pienjännitekojeistoista teollisuuden keskijännitekojeistoihin aina siirtojärjestelmiin asti rooli on sama. Kojeiston tehtävänä on ohjata, suojata ja eristää. Kojeiston toimintaperiaate on yksinkertainen, mutta tehokas: havaitse vika, ilmoita katkaisijalle, katkaise se, suojaa loput. Katso kytkinlaitteiden osia, katkaisijoita, releitä, sulakkeita, erottimia ja näet, kuinka kukin niistä vaikuttaa. Ilman niitä sähköjärjestelmät eivät olisi vain vaarallisia, vaan niitä olisi mahdotonta käyttää.
