Mikä tekee vaihtovirtametallista suljetusta rengaspääkytkimestä luotettavan nykyaikaiseen virranjakoon?

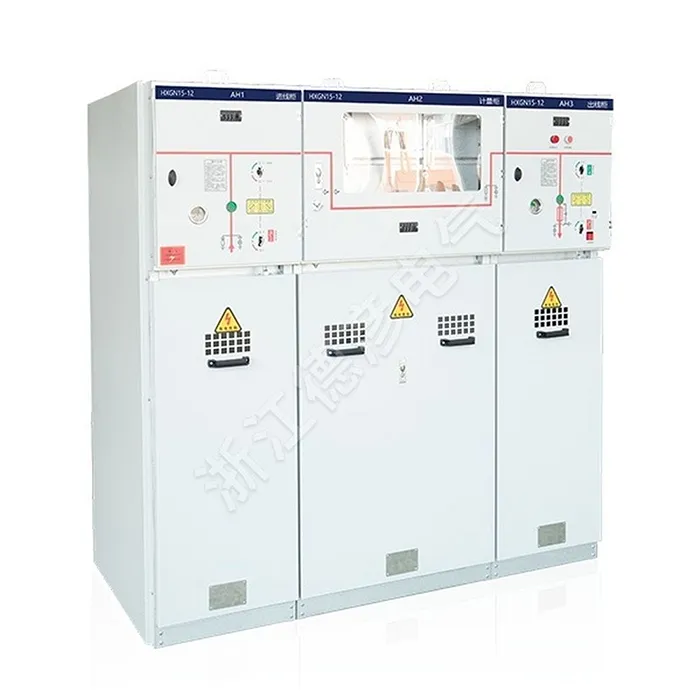

AC metallisuljettu rengas pääkytkinlaiteon kompakti keskijännitejakeluratkaisu, joka on suunniteltu parantamaan virran jatkuvuutta, käyttöturvallisuutta, vikojen eristämistä ja asennuksen tehokkuutta. Yhdistämällä kytkentä-, suojaus-, eristys- ja maadoitustoiminnot metallikotelon sisällä tämä laite soveltuu erityisen hyvin kaupunkien jakeluverkkoihin, teollisuuslaitoksiin, liikerakennuksiin, infrastruktuuriprojekteihin ja uusiutuvan energian sovelluksiin. Tämä opas selittää sen rakenteen, toimintaperiaatteen, keskeiset tekniset parametrit, turvaominaisuudet, sovellusskenaariot ja käytännön näkökohdat oikean kokoonpanon valinnassa.

Sisällysluettelo

• 1. AC metallisuljetun rengaspääkytkimen ymmärtäminen
• 2. Miksi se on tärkeää keskijännitejakelussa?
• 3. Kuinka kytkinlaite on rakennettu?
  • Kytkin- ja suojakomponentit
  • Kaapeli- ja liitäntäosastot
  • Metallikotelo ja turvallisuussuunnittelu
• 4. Kuinka Ring-pääjärjestelmä toimii?
• 5. Mitkä tekniset parametrit ovat tärkeimpiä?
• 6. Tärkeimmät edut sähkönjakeluprojekteille
• 7. Missä sitä käytetään yleisesti?
• 8. Mitä ostajien tulee tarkistaa ennen tilaamista?
• 9. Asennusta, käyttöä ja huoltoa koskevat näkökohdat
• 10. Ilma- ja kaasueristetyt kokoonpanot
• 11. Usein kysytyt kysymykset
• 12. Johtopäätös

1. AC metallisuljetun rengaspääkytkimen ymmärtäminen

Vaihtovirtametallisuljettu rengaspääkytkinlaite on keskijännitteinen sähkönjakelukokoonpano, joka on suunniteltu vastaanottamaan, jakamaan, kytkemään, eristämään ja suojaamaan sähkötehoa rengas- tai säteittäisessä jakeluverkossa. Se sijoittaa tarvittavat kytkentä- ja suojalaitteet maadoitettuun metallikoteloon, mikä luo kompaktin ja organisoidun ratkaisun keskijännitesovelluksiin.

Standardin IEC 62271-200 mukaan AC-metallikoteloidut kytkin- ja ohjauslaitteet kattavat laitteet, joiden nimellisjännite on yli 1 kV ja enintään 52 kV. Ring-pääyksiköt ovat yksi tämän laitteen käytännöllisistä muodoista, ja ne liittyvät laajalti keskijännitekaapelin jakelujärjestelmiin.

Termi "ring main" kuvaa verkkojärjestelyä pikemminkin kuin vain itse kaappia. Tyypillisessä rengasverkossa teho voi saavuttaa jakelupisteen kahdesta suunnasta. Jos kaapeliosaan tulee vika, kyseinen osa voidaan eristää, kun taas jäljellä oleva verkko saa edelleen virtaa vaihtoehtoista reittiä pitkin.

Projektien omistajille tämä arkkitehtuuri vastaa yhteen tärkeimmistä jakeluhaasteista: sähköpalveluiden ylläpitäminen laitteiden koon, toiminnan monimutkaisuuden ja turvallisuusriskien hallinnassa.

2. Miksi se on tärkeää keskijännitejakelussa?

Nykyaikaisten sähköverkkojen on kestettävä kasvavat kuormat ja säilytettävä luotettava palvelu. Teollisuuslaitokset, kaupalliset kompleksit, sairaalat, kuljetuslaitokset, datakeskukset ja uusiutuvaa energiaa käyttävät laitokset eivät aina siedä pitkiä sähkökatkoksia.

Oikein suunniteltu rengaspääjärjestelmä tarjoaa useita etuja:

• Toimituksen jatkuvuus:Rengaskonfiguraatio voi tarjota vaihtoehtoisen virtapolun erillisen vian jälkeen.
• Virheen rajaaminen:Operaattorit voivat irrottaa asianomaisen osan ilman tarpeettomasti koko jakeluverkkoa.
• Kompakti asennus:Integroidut kytkentälaitteet vähentävät jalanjälkeä joihinkin perinteisiin järjestelyihin verrattuna.
• Käyttöturvallisuus:Metalliset kotelot, maadoitusjärjestelyt, lukitukset ja asennonosoitus auttavat vähentämään käyttöriskejä.
• Joustava kokoonpano:Erilaisia ​​kuormakytkinten, katkaisijoiden, sulakkeiden, virtamuuntajien, jännitemuuntajien ja maadoituskytkimien yhdistelmiä voidaan suunnitella projektin vaatimusten mukaan.

Nämä ominaisuudet tekevät rengaspääkojeistosta erityisen arvokkaan, kun tilaa on rajoitetusti ja sähköhuollon jatkuvuus on suunnittelun tärkein prioriteetti.

3. Kuinka kytkinlaite on rakennettu?

Vaikka kokoonpanot vaihtelevat valmistajan ja jänniteluokan mukaan, tyypillinen AC-metallisuljettu rengaspääkytkinlaitekokoonpano sisältää useita toiminnallisia osia. Näiden osioiden ymmärtäminen auttaa ostajia arvioimaan teknisiä ehdotuksia tarkemmin.

Kytkin- ja suojakomponentit

Kytkinosa voi sisältää kuorman katkaisijat, tyhjiökytkimet, sulake-kytkinyhdistelmät, erottimet ja maadoituskytkimet. Sopiva järjestely riippuu siitä, onko laite ensisijaisesti tarkoitettu syöttökytkentään, muuntajan suojaukseen, vikakatkaisuun vai näiden toimintojen yhdistelmään.

Kuormankatkaisin on yleensä tarkoitettu normaalin kuormitusvirran kytkemiseen, kun taas katkaisija tarjoaa kattavamman vikakatkaisukyvyn. Käytettäessä sulakkeita kytkin-sulakeyhdistelmä voi tarjota muuntajan ja syöttölaitteen suojauksen sopivalla käyttöalueella.

Tästä syystä ostajien ei tulisi koskaan arvioida kaappia pelkästään sen nimellisvirran perusteella. Täydellisen suojausfilosofian on vastattava muuntajaa, syöttölaitetta, kaapelia ja ylävirran/alavirran suojausjärjestelmää.

Kaapeli- ja liitäntäosastot

Kaapeliosasto tarjoaa rajapinnan kojeiston ja ulkoisen keskijänniteverkon välillä. Rakenteesta riippuen se voi sisältää kaapelipäätteitä, maadoituskytkimiä, virtamuuntajia, jännitemuuntajia, ylijännitesuojakomponentteja tai muita lisävarusteita.

Oikea kaapeliyhteensopivuus on välttämätöntä. Vaadittu kaapelin koko, päätetyyppi, eristystaso, vaiheväli ja asennustapa tulee vahvistaa ennen laitteen valmistusta.

Metallikotelo ja turvallisuussuunnittelu

Metallikotelo erottaa jännitteiset komponentit ympäröivästä ympäristöstä ja luo määritellyn mekaanisen rakenteen sisäisille laitteille. Asianmukainen lokerointi voi myös auttaa rajoittamaan sisäisten vikojen seurauksia.

Lukitusmekanismit ovat toinen tärkeä ominaisuus. Mekaaniset tai sähköiset lukitukset voivat auttaa estämään vaarallisia käyttöjaksoja, kuten maadoituskytkimen sulkemisen jännitteisen piirin ollessa kytkettynä.

Suuremman riskin asennuksissa sisäinen valokaaren luokittelu ja paineenalennusjärjestelyt on otettava huomioon osana yleistä turvallisuussuunnittelua. Jotkut kaupallisesti saatavilla olevat RMU-järjestelmät määrittävät sisäisen kaaren suorituskyvyn määriteltyjen testiolosuhteiden mukaisesti, mikä osoittaa, miksi tarkka luokitus tulisi varmistaa sen sijaan, että se oletetaan.

4. Kuinka Ring-pääjärjestelmä toimii?

Toimintaperiaate on selkeä. Useita jakelupisteitä on kytketty silmukkakeskijänniteverkon kautta. Jokainen rengaspääyksikkö ohjaa verkon osaa ja voi tarjota yhteyden muuntajaan tai alavirran kuormaan.

Normaalin toiminnan aikana verkko voi toimia määritetyllä avoimella pisteellä tai muulla apuohjelman hyväksymällä kokoonpanolla. Jos tapahtuu kaapelivika, käyttäjät tai automaattinen suojausjärjestelmä voivat tunnistaa ja eristää vahingoittuneen osan. Verkon terveet osat voivat jäädä jännitteiksi käytettävissä olevasta syöttöpolusta.

Tämä järjestely ei tarkoita, että jokainen rengas tuottaa automaattisesti keskeytymätöntä virtaa. Todellinen jatkuvuus riippuu verkon suunnittelusta, suojauksen koordinoinnista, kytkentäproseduureista, automaatiosta, redundanssista ja apuohjelman toimintavaatimuksista.

Tästä syystä yleisen jakelujärjestelmän laatu on yhtä tärkeä kuin itse kojeisto.

5. Mitkä tekniset parametrit ovat tärkeimpiä?

Laitteiden valinta pelkästään jännitteen ja virran perusteella voi aiheuttaa vakavia projektiongelmia. Täydellisissä teknisissä eritelmissä tulee ottaa huomioon sähköiset, mekaaniset, ympäristö- ja turvallisuusparametrit.

IEC 62271-200 on erityisen tärkeä, koska se asettaa vaatimukset AC-metallisuljetuille kojeistoille ja ohjauslaitteille määritellyn jännitealueen sisällä. Muut standardit voivat koskea yksittäisiä komponentteja, mukaan lukien suurjännitekytkimet, katkaisijat, kytkin-sulakeyhdistelmät, erottimet ja maadoituskytkimet.

6. Tärkeimmät edut sähkönjakeluprojekteille

Kompakti jalanjälki

Rengaspääkytkinlaite on suunniteltu yhdistämään useita jakelutoimintoja suhteellisen kompaktissa järjestelyssä. Tämä on erityisen hyödyllistä kaupunkien sähköasemissa, kaupallisissa rakennuksissa, teollisuuslaitoksissa ja infrastruktuuriprojekteissa, joissa lattiapinta-ala on kallista.

Parempi toiminnan joustavuus

Useiden kytkentätoimintojen avulla käyttäjät voivat eristää valitut syöttöjohdot, muuntajat tai kaapeliosat verkon toimintasuunnitelman mukaisesti. Tämä voi yksinkertaistaa huolto- ja vianhallintamenettelyjä.

Tehostettu henkilösuojaus

Metalliset kotelot, maadoitusjärjestelmät, lukitukset, lokerointi ja asianmukaiset kaaren suorituskyvyn luokitukset voivat luoda useita suojakerroksia. Nämä ominaisuudet on kuitenkin verrattava todelliseen tuotetestidokumentaatioon.

Vähentynyt jakelun monimutkaisuus

Oikein konfiguroitu RMU voi integroida syöttökytkimen ja muuntajan suojauksen standardoituun pakkaukseen. Tämä voi yksinkertaistaa suunnittelua, kuljetusta, asennusta ja käyttöönottoa verrattuna useiden erillisten komponenttien kokoamiseen.

Sopii moderniin infrastruktuuriin

Sama perusarkkitehtuuri voi tukea perinteistä sähkönjakelua sekä teollisia, kaupallisia, uusiutuvan energian, liikenteen ja muita keskijännitesovelluksia.

7. Missä sitä käytetään yleisesti?

AC metallisuljettu rengaspääkytkinlaite soveltuu monenlaisiin keskijännitejakeluympäristöihin.

• Kaupunkien sähkönjakelu:Kompaktit sähköasemat ja maakaapeliverkot.
• Teollisuustilat:Tehtaat, käsittelylaitokset, varastot ja tuotantolaitokset.
• Liikerakennukset:Ostoskeskukset, toimistokompleksit, hotellit ja suuret kaupalliset kohteet.
• Julkinen infrastruktuuri:Lentokentät, rautatielaitokset, sairaalat, tunnelit ja kunnalliset hankkeet.
• Uusiutuva energia:Aurinko- ja tuulivoiman keräys- ja jakelujärjestelmät.
• Asuinrakennukset:Keskijännitejakelu suurille yhteisöille ja asuntoprojekteille.
• Muuntaja-asemat:Saapuvien ja lähtevien syöttöjen hallinta ja muuntajan suojaus.

Kaupallisissa ja teollisissa projekteissa etusijalle asetetaan usein kompaktit mitat, luotettava kytkentä, suoraviivainen huolto ja selkeä suojauksen koordinointi. Uusiutuvan energian hankkeissa voidaan korostaa etäkäyttöä, ympäristön kestävyyttä, valvontaa ja automaatiota.

8. Mitä ostajien tulee tarkistaa ennen tilaamista?

Keskijännitekojeiston hankinta on pikemminkin tekninen päätös kuin pelkkä hintavertailu. Ennen tilauksen tekemistä projektiinsinöörien ja hankintatiimien tulee laatia yksityiskohtainen tekninen aikataulu.

1. Vahvista järjestelmän jännite.Tarkista nimellis- ja maksimikäyttöjännitteen vaatimukset.
2. Laske kuormitusvirta.Älä valitse nimellisvirtaa vain muuntajan tyyppikilvestä ottamatta huomioon todellisia käyttöolosuhteita.
3. Määritä oikosulun taso.Kojeiston lyhytaika- ja huippukestävyysarvojen tulee vastata verkkovikalaskelmaa.
4. Määritä suojausmenetelmä.Selvitä, tarvitseeko projekti kuormakytkimiä, tyhjiökytkimiä, sulakkeita vai yhdistelmää.
5. Tarkista kaapelivaatimukset.Kaapelin tyyppi, pääte, johtimen koko ja käytettävissä oleva asennustila tulee vahvistaa.
6. Tarkista lukitusvaatimukset.Tarkista vaadittu toimintajärjestys ja turvalogiikka.
7. Vahvista ympäristöolosuhteet.Ota huomioon lämpötila, korkeus, kosteus, saastetaso, seismiset olosuhteet ja asennusympäristö.
8. Pyydä testidokumentaatio.Pyydä soveltuvia tyyppitestiraportteja, rutiinitestipöytäkirjoja, todistuksia, piirustuksia ja teknisiä tietoja.
9. Tarkista huoltoon pääsy.Varmista, että käyttäjät voivat tarkastaa, käyttää, testata ja huoltaa laitteita turvallisesti.
10. Arvioi tulevaa laajentumista.Jos lisäsyöttölaitteita voidaan tarvita, keskustele modulaarisuudesta ja varakapasiteetista ennen valmistusta.

Selkeä tekninen määrittely projektin alussa voi merkittävästi vähentää tarjousten väärinkäsityksiä, uudelleensuunnittelutyötä, toimitusviiveitä ja käyttöönottoongelmia.

9. Asennusta, käyttöä ja huoltoa koskevat näkökohdat

Hyvin suunniteltukin kojeisto vaatii oikean asennuksen ja käytön. Asennuksen tulee noudattaa valmistajan hyväksymiä piirustuksia ja soveltuvia sähkömääräyksiä. Kaapelin päätteiden laatu on erityisen tärkeä, koska huono pääte voi aiheuttaa paikallista sähköjännitystä, ylikuumenemista tai eristysvikoja.

Ennen jännitteen kytkemistä projektiryhmien tulee tarkistaa mekaaninen toiminta, sähköiset lukitukset, maadoituksen jatkuvuus, kaapeliliitännät, suojausasetukset, apupiirit, ilmaisujärjestelmät ja muut asiaankuuluvat toiminnot.

Rutiinihuollon tulee perustua valmistajan ohjeisiin ja todelliseen käyttöympäristöön. Tarkastusvälejä voidaan joutua säätämään erittäin saastuneiden paikkojen, korkean kosteuden, toistuvan vaihdon tai vaativien teollisuusolosuhteiden vuoksi.

Älykkäissä jakelujärjestelmissä voidaan harkita myös valinnaisia ​​valvonta- ja kauko-ohjaustoimintoja. Nämä toiminnot voivat parantaa toiminnan näkyvyyttä ja tukea nopeampaa reagointia epänormaaleihin olosuhteisiin, kun ne on integroitu oikein sivuston ohjausarkkitehtuuriin.

10. Ilma- ja kaasueristetyt kokoonpanot

Rengaspääkytkinlaitteet voidaan suunnitella eri eristystekniikoiden ympärille. Ilmaeristetyissä kokoonpanoissa ilmaa käytetään ensisijaisena eristysaineena, kun taas kaasueristetyt mallit sijoittavat kriittiset komponentit suljettuun eristävään ympäristöön. Joissakin tuotesarjoissa on saatavilla myös kiinteästi eristettyjä ratkaisuja.

Paras kokoonpano riippuu pikemminkin projektiympäristöstä kuin yleismaailmallisesta "parhasta" tekniikasta. Ostajien tulee arvioida tila, huoltofilosofia, ympäristövaatimukset, elinkaarinäkökohdat, paikalliset määräykset ja valmistajan saatavilla olevat testitodisteet.

11. Usein kysytyt kysymykset

Mikä on AC-metallisuljettu rengaspääkytkinlaite?

Se on keskijännitekojeisto, joka on suljettu metallikoteloon ja suunniteltu ensisijaisesti kytkemiseen, eristämiseen, suojaamiseen ja jakeluun rengas- tai säteittäisissä sähköverkoissa.

Mikä jännitealue yleensä liittyy rengaspääkytkinlaitteistoon?

Monet kaupalliset RMU-tuotteet on suunniteltu keskijänniteverkkoihin, kuten 11 kV, 12 kV tai 24 kV järjestelmiin, kun taas muut kokoonpanot voivat kattaa muita jänniteluokkia. Oikea luokitus on aina sovitettava projektiverkostoon.

Estääkö rengaspääyksikkö sähkökatkoksia?

Mikään laite ei pysty poistamaan jokaista katkosta. Rengasjärjestely voi kuitenkin parantaa syötteen jatkuvuutta sallimalla viallisen osan eristämisen, kun taas terveet osat voivat pysyä jännitteinä vaihtoehtoisen syöttöpolun kautta.

Mitä eroa on kuormakytkimellä ja katkaisijalla?

Kuormakytkin on ensisijaisesti tarkoitettu kytkemään normaali kuormitusvirta sen määritetyn kyvyn puitteissa. Katkaisija on suunniteltu katkaisemaan vikavirrat sekä suorittamaan normaaleja kytkentätehtäviä sen nimellissuorituskyvyn puitteissa. Suojausjärjestelmän tulisi määrittää, mikä laite on sopiva.

Miksi IEC 62271-200 on tärkeä?

IEC 62271-200 määrittelee vaatimukset AC-metallikoteloiduille kytkin- ja ohjauslaitteille yli 1 kV ja enintään 52 kV nimellisjännitteille. Se on tärkeä referenssi soveltuvien laitteiden rakenteen, testauksen ja suorituskyvyn arvioinnissa.

Voiko rengaspääkytkinlaitetta käyttää ulkona?

Kyllä, ulkoversiot voidaan suunnitella asianmukaisella kotelosuojauksella ja ympäristön kestävyydellä. Ulkoasennus edellyttää kuitenkin erityistä kosteuden, lämpötilan, pölyn, korroosion, auringonsäteilyn ja työpaikan olosuhteiden huomioon ottamista.

Mitä asiakirjoja ostajan tulee pyytää valmistajalta?

Projektista riippuen hyödyllinen dokumentaatio voi sisältää tekniset tiedot, yksirivinen kaavio, yleinen järjestelypiirros, kytkentäkaavio, tyyppitestidokumentaatio, rutiinitestipöytäkirja, asennusopas, käyttöopas ja soveltuvat todistukset.

Kuinka oikea rengaspääkytkinlaite valitaan?

Aloita verkkojännitteestä, jatkuvasta virrasta, vikatasosta, suojausfilosofiasta, kaapelikokoonpanosta, eristysvaatimuksista, ympäristöolosuhteista, asennustilasta, turvallisuusvaatimuksista ja sovellettavista standardeista. Nämä parametrit tulee sitten sovittaa yhteen valmistajan testaaman tuotekokoonpanon kanssa.

12. Johtopäätös

Vaihtovirtametallilla suljetulla rengaspääkytkimellä on tärkeä rooli nykyaikaisessa keskijännitejakelussa, koska se yhdistää kompaktin rakenteen, ohjatun kytkennän, vianeristyksen, maadoituksen ja suojaustoiminnot integroidussa kokoonpanossa. Sen arvo näkyy erityisesti verkoissa, joissa toimitusten jatkuvuus, rajallinen asennustila, käyttöturvallisuus ja yksinkertaistettu jakeluarkkitehtuuri ovat tärkeitä.

Insinööreille ja hankintatiimeille luotettavin tapa on valita laitteet koko sähköjärjestelmän mukaan sen sijaan, että keskitytään yhteen eritelmään, kuten nimellisvirtaan tai kaapin kokoon. Jännitetaso, vikavirta, eristyskoordinointi, suojausstrategia, ympäristöolosuhteet, sisäinen valokaaren suorituskyky, kaapelien järjestely, lukitus, testaus ja tuleva laajennus tulee tarkastella yhdessä.

Zhejiang Deyan Electric Co., Ltd.pystyy tukemaan keskijännitesähkönjakeluprojekteja ammattimaisesti konfiguroiduilla sähkölaitteilla ja projektisuuntautuneilla teknisillä ratkaisuilla. Riippumatta siitä, koskeeko vaatimus kaupunkijakelua, teollista sähkönsyöttöä, kaupallista infrastruktuuria tai uusiutuvan energian sovelluksia, oikein sopivan kojeistokokoonpanon valitseminen on turvallisen ja luotettavan toiminnan perusta.

Tarvitsetko sopivan AC metallisuljetun rengaspääkytkinratkaisun projektiisi?Jaa jännitetasosi, nimellisvirtasi, oikosulkutarpeesi, asennusympäristösi ja verkkokokoonpanosi kanssaZhejiang Deyan Electric Co., Ltd.keskustella sopivasta teknisestä ratkaisusta. Tuotespesifikaatioita, projektikonsultointia ja räätälöityjä vaatimuksia vartenota meihin yhteyttäja anna tiimimme auttaa sinua rakentamaan luotettava keskijännitejakelujärjestelmä.
