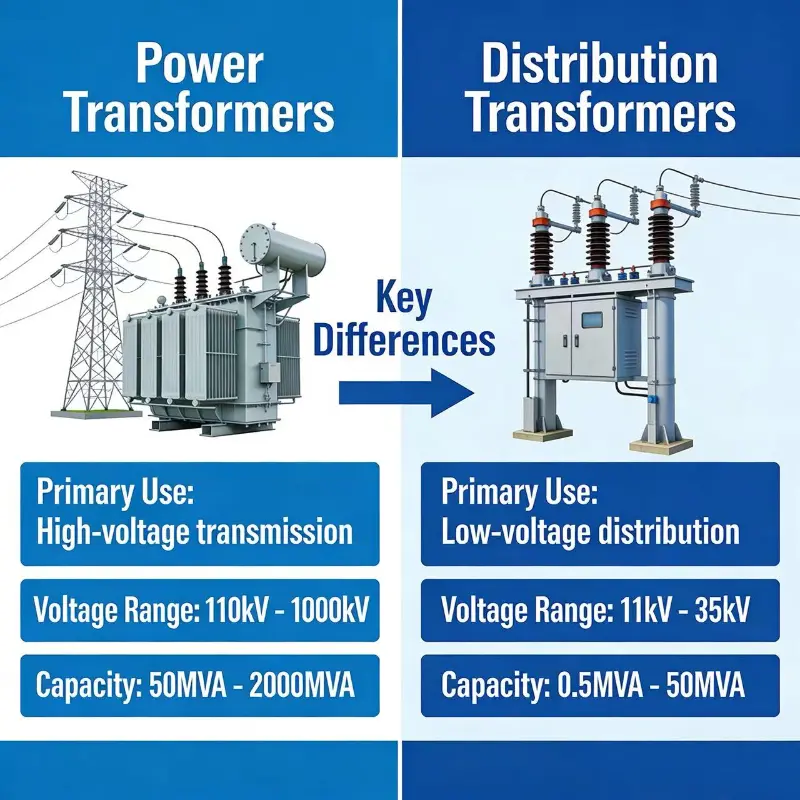

Mitä eroa on tehomuuntajan ja jakelumuuntajan välillä?

Tehomuuntajat kytketään pääasiassa siirtoverkkoon, jossa niitä käytetään periaatteessa korkeammalla jännitteellä, kun taas jakelumuuntajia käytetään jakelupäässä, joten niissä on aina matala jännite.

Nyt tullaan eroihin

1. Koska niitä käytetään siirtoverkossa, niitä käytetään yleensä > 33 KV:lla, kun taas jakelumuuntajat kytketään yleensä < 33 KV:lla.

2. Korkeamman jännitteen vuoksi tehomuuntajien eristystaso on erittäin korkea ja jakelumuuntajien matala.

3. Kuorman vaihtelut ovat pienempiä tehomuuntajissa, kun ne ovat enemmän jakelumuuntajissa, koska ne on kytketty suoraan kuormaan.

4. Tehomuuntajaton suunniteltu siten, että ne kestävät Cu- ja rautahäviön 24 tuntia, joten niiden jäähdytysmekanismi on erittäin vahva, kun taas jakelumuuntajissa cu-häviö tapahtuu kuormitusjakson perusteella, kun rautahäviö on aina läsnä.

5. Tehomuuntajia suunniteltaessa huomioidaan, että sen cu-häviö täydellä kuormituksella on pienempi. Jakelumuuntajissa sen rautahäviöt pidetään mahdollisimman pieninä.

6. Tehomuuntajien arvot ovat korkeammat, joten käytämme ylivoimaista sydäntä CRGO-teräsytimenä, kun taas jakelumuuntajissa käytetään amorfista terästä.

7. Koska CRGO STEEL voi kuljettaa enemmän vuota painoyksikköä kohden, tehomuuntajien ominaispaino on pienempi kuin jakelumuuntajien.

8. Tehomuuntajat on suunniteltu saavuttamaan maksimaalinen hyötysuhde täydellä kuormalla. Näin ollen maksimihyötysuhteen ehdon mukaan - tehomuuntajien täysi kuormituskuparihäviö = rautahäviö.

· Jakelumuuntajissa katsomme, että sitä kuormitetaan 70–75 prosenttiin nimellistehosta keskimäärin, joten se on suunniteltu saavuttamaan maksimihyötysuhde 70–75 prosentilla, joten maksimihyötysuhteen kaavan mukaan -

täysi kuormitus kuparihäviö = 2* rautahäviö .

Kaava- maksimaalista tehokkuutta varten muuntajissa (x ^2 * cu häviö = rautahäviö ), jossa x on muuntajan kuormitus.

1. Näin ollen tehomuuntajien kuormitus on 100 %, joten Cu-häviö = rautahäviö.

2. Jakelumuuntajien kuormitus on 70 % eli 0,7 ^ 2 * Cuhäviö = rautahäviö eli Cuhäviö = 2 * rautahäviö .
