Mikä rengaspääyksikkö kannattaa valita?

Rengaspääyksikkö (RMU) on \(10\mathrm{kV}\) rengasjakeluverkkojen ydinkytkinlaitteisto, mutta oikean valinta ei ole läheskään yksinkertaista. Vastaus riippuu vähemmän itse tuotteesta kuin käyttöympäristöstäsi, virtalähteestäsi ja toiminnallisista tarpeistasi. Tässä artikkelissa käydään läpi valintapäätös eristysmuodon, sovellusskenaarion ja sähköisten parametrien mukaan, jotta voit sovittaa oikean RMU:n projektiisi.

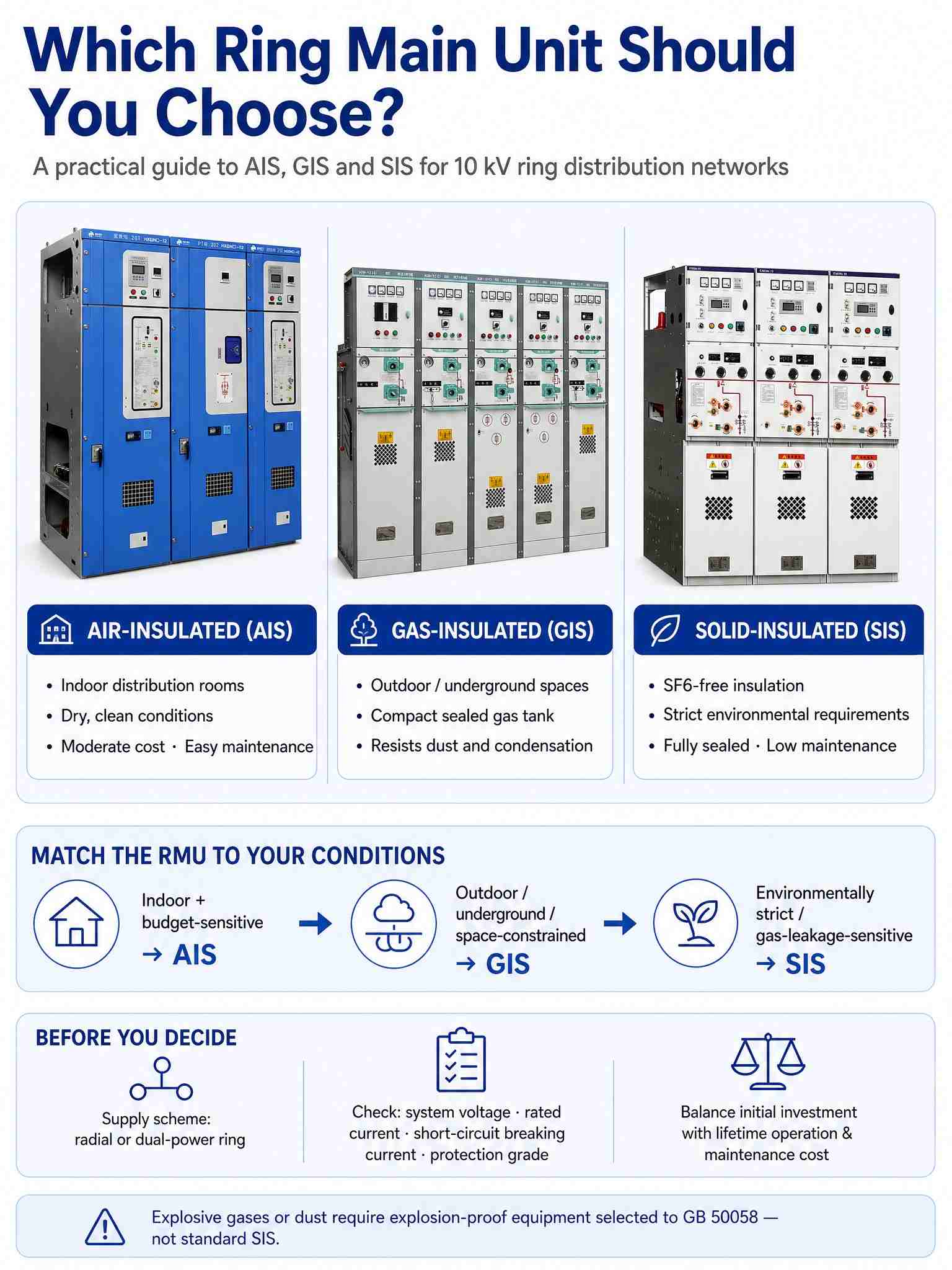

Aloita eristysmuodosta – se määrittää jalanjäljen, sopeutumiskyvyn ympäristöön ja huoltotaakan.

• Ilmaeristetyt RMU:t (AIS) sopivat sisätiloihin, joissa on kuivat, puhtaat ja hyvin hoidetut olosuhteet. Ne tarjoavat kohtuulliset kustannukset, intuitiivisen rakenteen ja helpon huollon, mutta kaapit ovat suurempia ja herkkiä kosteudelle ja pölylle.
• Kaasueristetyt RMU:t (GIS) sopivat ulkokäyttöisiin kytkentäasemiin, maanalaisiin putkigallerioihin, kapeisiin jakelutiloihin ja aurinkosähköprojekteihin. Niiden suljettu kaasusäiliö tarjoaa kompaktin koon, pienen jalanjäljen ja vahvan pölyn- ja kondenssivedenkestävyyden – korkeammalla hinnalla.
• Kiinteästi eristetyt RMU:t (SIS) sopivat hankkeisiin, joissa on tiukat ympäristövaatimukset – ilman SF6:ta, ilman kaasuvuodon tai kasvihuoneilmiön riskejä – sekä paloturvallisuudelle ja kaasuvuodoille herkkiä skenaarioita. Ensiöjohtimet on kapseloitu kiinteästi epoksihartsiin ilman kaasutäyttöä, mikä tarjoaa täysin tiiviin, vähän huoltoa vaativan rakenteen, vaikkakin korkeammat käsittelyvaatimukset.

Huomautus: paikoissa, joissa on räjähdysvaarallisia kaasuja tai pölyä, on käytettävä räjähdyssuojattuja sähkölaitteita, jotka on valittu GB 50058:n (Räjähdysvaarallisten olosuhteiden sähköasennusten suunnittelusäännöstö) mukaisesti standardien kiinteästi eristettyjen RMU:iden sijaan.

Yhdistä sitten skenaario.

Yksinkertaisesti sanottuna: sisä- ja budjettiherkät projektit \(\rightarrow\) AIS; ulkona, maanalaiset tai rajoitetut tilat \(\rightarrow\) GIS; ympäristön kannalta tiukat tai kaasuvuodolle herkät projektit \(\rightarrow\) SIS (aitosti räjähdysvaarallisissa tiloissa vaaditaan räjähdyssuojattuja laitteita GB 50058:aa kohti). Uusissa energialaatikkotyyppisissä sähköasemissa ja älykkäissä jakeluverkoissa kaasueristetyt yksiköt, joissa on primääri-sekundäärinen integraatio, ovat yhä yleisempi valinta, mikä mahdollistaa etävalvonnan, automaattisen vikahälytyksen ja ilman valvontaa.

Tarkista virtalähdekaavio ja sähköiset parametrit.

Varmista eristysmuodon lisäksi, tarvitseeko verkko yksinkertaista säteittäistä syöttöä vai kaksitehorengassyöttöä, ja tarkista ydinparametrit - järjestelmän jännite, nimellisvirta, oikosulkuvirta ja suojausluokka. Niiden on vastattava verkon kokoonpanoa ja kuormitusasteikkoa; muuten edes oikea eristystyyppi ei voi taata turvallista toimintaa.

Tasapainota ensimmäinen kustannus suhteessa elinkaaren kuluihin.

Kohtuullinen valinta vertaa alkuinvestointia pitkäkestoisiin käyttö- ja ylläpitokustannuksiin. Halvempi yksikkö, joka vaatii usein huoltoa tai ei sovi ympäristöönsä, voi maksaa huomattavasti enemmän käyttöiän aikana. Yhdistä RMU ehtoihisi – älä hintalappuun.
