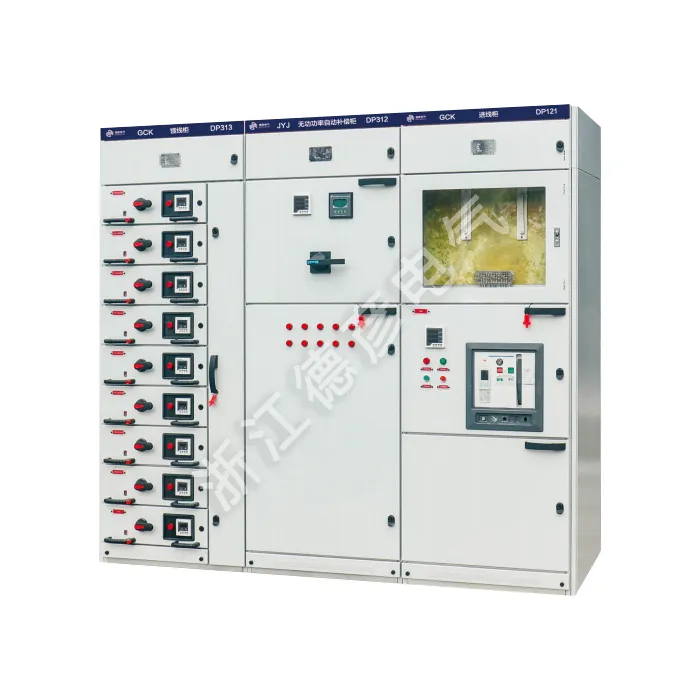

Ulosvedettävä kytkinkaapin ääriviivat irrottamalla

Deyan Electric on ammattimainen toimittaja, jolla on rikas valmistuskokemus teollisuuden sähkölaitteista. Ulosvedettävä kytkinkaappi Outline by Extract sisältää modulaarisen ulosvetorakenteen, jonka nimelliskäyttöjännite on jopa 660 V. Sen lokeroitu rakenne varmistaa turvallisen toiminnan, kun taas standardoidut toiminnalliset yksiköt tarjoavat joustavan konfiguroinnin virranjakelu- ja moottorinohjaussovelluksiin.

Lähetä kysely

Tuotteen Kuvaus

Ulosvedettävää kytkinkaappia Outline käytetään laajalti voimalaitoksissa, metallurgisissa valssaamoissa, petrokemian tehtaissa, kevyessä teollisuudessa ja tekstiilitehtaissa, satamissa ja telakoissa, hotelleissa ja majataloissa jne., jakelujärjestelmänä kolmivaiheisille neli- tai viisijohtimisjärjestelmille, joiden jännite on 380 V tai taajuus 660 V a500 Az, taajuus 500 Az. tai vähemmän, virransyöttöön ja moottoreiden keskitettyyn ohjaukseen.

Ulosvedettävä kytkinkaappi Outline on läpikäynyt kattavat tyyppitestit ja saanut CCC-sertifioinnin. Se on korkealuokkainen koottu pienjännitekytkinkaappi, joka täyttää seuraavat standardit:

Kansallinen standardi GB7251.1-2005 "Pienjännitekytkinlaitteiden kotelot" ja kansainvälinen standardi IEC60439.1-1992 "Pienjännitekytkinlaitteet ja ohjauslaitteet".

Tuoteparametri ( spesifikaatio )

Luokka	Erittely
Perusparametrit
Nimelliskäyttöjännite	400V / 660V
Nimellinen eristysjännite	690V
Nimellistaajuus	50 Hz
Sähköiset ominaisuudet
Päävirtakiskon nimellisvirta	≤5000A
Huippukestovirta	176 kA (vähintään 0,1 s)
Lyhytaikainen kestävyysvirta	100 kA (vähintään 1 s)
Suojatutkinto
Kotelo	IP30 (vakio)
Sisäiset osat	IP40 (toiminnallisille yksiköille)
Mekaaniset ominaisuudet
Mekaaninen käyttöikä	Vetomekanismi: ≥1 000 toimintoa
	Katkaisija: ≥10 000 toimintoa
Standardien noudattaminen	IEC 61439-1/2, GB 7251.1
Ympäristöolosuhteet
Ympäristön lämpötila	-5°C - +40°C
Suhteellinen kosteus	≤95 % (ei tiivistyvä)
Korkeus	≤2000m
Pääkomponentit
Katkaisijat	Yhteensopiva tavallisten valettujen koteloiden katkaisijoiden kanssa
Suojauslaitteet	Tukee erilaisia digitaalisia releitä ja valvontalaitteita
Erikoisominaisuudet
Lukitusjärjestelmä	Mekaaniset ja sähköiset lukitukset turvallista käyttöä varten
Viestintä	Valinnainen tiedonsiirtoliitäntä (Modbus, Profibus)

Tuotteen ominaisuus ja sovellus

Edistyksellinen modulaarinen ulosvedettävä muotoilu

Kattava turvallisuussuojajärjestelmä

Tehokkaat sähköparametrit

Vankka rakenteen eheys

Joustava konfigurointiominaisuus

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö
