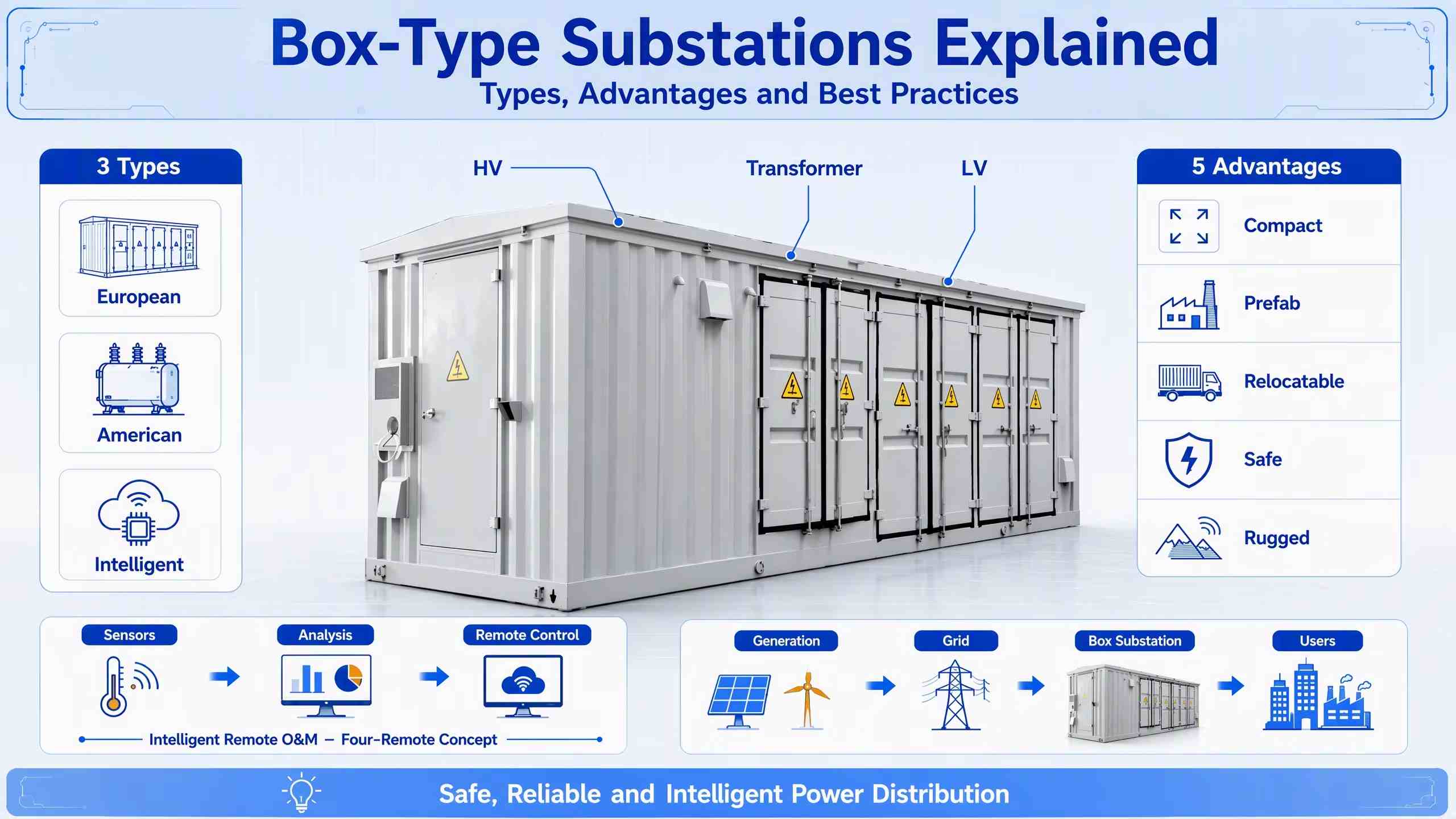

Laatikkotyyppisten ala-asemien selitys: tyypit, edut ja parhaat käytännöt

Laatikkotyyppiset sähköasemat(esivalmistetut sähköasemat) integroivat korkeajännitteiset kytkinkaapit, muuntajat ja pienjännitejakelukeskukset täysin suljetuksi metallikaappiksi. Tehtaissa esivalmistetut ne voidaan ottaa käyttöön pelkän kiinteän noston ja paikan päällä tapahtuvan johdotuksen avulla. Lyhyillä rakennussykleillä, pienellä maankäytöllä ja integroidulla siirrettävyydellä niistä on tullut valtavirtavaihtoehto perinteisille maa- ja vesirakentamisen sähköasemille 10–35 kV sähkönjakelujärjestelmissä.

I. Kolme päärakennetyyppiä

1. Eurooppalaistyylinen laatikkosähköasema (yhdistetty tyyppi)
Lokerorakenne, jossa on erilliset erilliset kammiot suurjännite-, muuntaja- ja pienjänniteosille, tukee öljy- tai kuivatyyppisiä muuntajia (50--2500 kVA). Se mahdollistaa laajennettavat kokoonpanot, mukaan lukien loistehon kompensointi, mittaus ja kaksoisvirtalähteen kytkentä. Yleisimmin käytettynä tyyppinä se sopii kunnallisiin hankkeisiin, asuinyhteisöihin sekä teollisuus- ja liikerakennuksiin.

2. Amerikkalaistyylinen laatikkosähköasema (esivalmistettu integroitu tyyppi)
Siinä on jaettu säiliörakenne, jossa kuormakytkimet, sulakkeet ja muuntajan ydin on sijoitettu yhteen öljytäytteiseen säiliöön. Erittäin kompaktin kokonsa ansiosta se sopii rajoitetusti kohteisiin, kuten katuvalaistukseen, vihervyöhykkeisiin ja tilapäisiin rakennusten virtalähteisiin. Jaetun säiliön rakenteen rajoittama, se voi käyttää vain öljyllä upotettuja muuntajia, eikä sitä suositella paikkoihin, joissa on tiukat palontorjuntastandardit.

3. Älykäs laatikko-ala-asema
Se on kehitetty eurooppalaisten tai amerikkalaisten laatikkomuuntamoiden pohjalta, ja se on varustettu moduuleilla, mukaan lukien DTU/FTU-yksiköt, lämpötila- ja kosteusanturit, mittauslaitteet ja vikailmaisimet. Se toteuttaa neljä kauko-ohjaustoimintoa (etämittaus, kaukomerkinanto, kauko-ohjaus ja kaukosäätö) sekä valvomattoman kauko-ohjauksen ja -huollon. Se on toiminnallisesti päivitetty muunnelma eikä itsenäinen rakenneluokka.

II. Keskeiset edut ja sovellusskenaariot

Viisi ydinetua

● Maankäyttöon vain 1/3 - 1/5 perinteisten sähköasemien arvosta;
● Tehdasesivalmistustakaa tasaisen kokoonpanolaadun;
● Joustava kokoonpanoja kiinteä siirrettävyys;
● Täydelliset suojatoiminnotmukaan lukien viisi estävää lukitusta, lämpötilaohjattu ilmanvaihto ja kondensaation estävä kosteudenpoistojärjestelmä;
● Kaapitvoidaan valmistaa teräslevystä, ruostumattomasta teräksestä tai alumiiniseoksesta, ja se sopeutuu ankariin ympäristöihin, kuten rannikon korkea suolasumu, korkea korkeus ja kylmät kylmät alueet.

Tyypilliset sovellusskenaariot

Kaupunkien ja maaseudun sähkönjakelu, kunnallinen tievalaistus, teollisuus- ja kaupalliset puistot, uusi energiaverkkoyhteys, väliaikainen sähkönjakelu, maaseudun sähköverkkojen saneeraus ja liikenneinfrastruktuuri.

III. Valinnan, käytön ja huollon tärkeimmät kohdat

Viisi olennaista tekijää tyypin valinnassa

1. Sovita kapasiteettilaskennallisella kuormituksella ja varauksella 15–25 % tulevaa kapasiteetin laajentamista varten;
2. Tarkista ympäristöolosuhteetmukaan lukien ympäristön lämpötilaa, korkeutta, saasteluokkaa ja seismisen kestävyyttä koskevat vaatimukset;
3. Valitse muuntajatrakennetyypin mukaan: kuivamuuntajat ovat valinnaisia ​​eurooppalaistyylisille laitteille paloturvallisuusstandardien täyttämiseksi; S13 tai sitä korkeammat energiatehokkaat muuntajat ovat etusijalla energiaa säästävissä projekteissa;
4. Suunnittele tulevan/lähtevän johdotuksen tilat, lähtevät piirit, kaksoisvirtalähde, loistehon kompensointi ja mittauskokoonpanot;
5. Määritä älykkään kokoonpanon luokkakäyttö- ja ylläpitotilojen sekä projektin budjetin perusteella.

Viisi kriittistä toiminnan ja huollon prioriteettia

1. Silmämääräinen ympäristötarkastus:tarkista kaapin korroosio, perustusten painuma, veden kerääntyminen ja tukkeutuneet tyhjennysreiät;
2. Tarkasta lämpötilan säätö, ilmanvaihtoja kondensaation estojärjestelmät;
3. Kiinnitä kaikki sähköliitännät;suorittaa säännöllisesti eristystestejä, tehotaajuuden kestojännitetestejä ja maadoitusresistanssitestejä (maavastus ≤ 4 Ω);
4. Muuntajan rungon huolto:öljyllä upotettujen muuntajien osalta tarkista öljytasot ja vuodot ja suorita säännöllinen öljynäyteanalyysi; kuivatyyppisiä muuntajia varten poista kertynyt pöly ja tarkasta valuhalkeamat;
5. Tarkista älypäätteiden tiedot,testaa hälytystoimintoja ja kalibroi suojausasetusarvot.

Johtopäätös

Laitteiden valinnassa painotetaan kuormituksen sovittamista, ympäristötarkastusta, rakennetyyppien valintaa, laajennussuunnittelua ja älykästä konfigurointia. Laitteiston pitkän aikavälin turvallisen ja vakaan toiminnan varmistamiseksi on perustettava standardoitu käyttö- ja huoltojärjestelmä, joka kattaa kaapin ulkonäön, lämpötilansäätöjärjestelmät, sähköliitännät, muuntajarungot ja älykkäät liittimet.
