Korkea/pienijännite esivalmistettu sähköasema

Deyan Electric on ammattimainen toimittaja, jolla on rikas valmistuskokemus teollisuuden sähkölaitteista. High/Low Voltage Prefabricated Understation on kompakti, täysin suljettu ja tyyppitestattu ratkaisu 12kV - 400V tehonjakoon. Tämä "plug-and-play" -yksikkö yhdistää muuntajan, HV/LV-kojeiston ja ohjausjärjestelmät yhdeksi, kestäväksi ja säänkestäväksi koteloksi. Se takaa luotettavan energiansyötön, paremman turvallisuuden ja sopii erinomaisesti nopeaan käyttöön kaupunki-, teollisuus- ja kaupallisissa sovelluksissa

Lähetä kysely

Tuotteen Kuvaus

High/Low Voltage Prefabricated Understation on laajalti käytössä kaupunkien sähköverkon päivityksissä, asuinyhteisöissä, korkeissa rakennuksissa, teollisuus- ja kaivoslaitoksissa, hotelleissa, ostoskeskuksissa, lentokentillä, rautateillä, öljykentillä, telakoilla, moottoriteillä ja väliaikaisissa voimalaitoksissa sekä sisä- että ulkokäyttöön.

High/Low Voltage Prefabricated Understation on täysin integroitu, kompakti ratkaisu keskijännitteen (esim. 12 kV tai 40,5 kV) muuntamiseen matalajännitteeksi (400 V). Tämä "plug-and-play" -yksikkö yhdistää muuntajat, HV/LV-kojeistot ja ohjausjärjestelmät kestävässä, säänkestävässä kotelossa. Se varmistaa luotettavan virranjakelun, mahdollistaa nopean käyttöönoton paikan päällä minimaalisella rakennustyöllä ja on ihanteellinen kaupunki-, teollisuus- ja uusiutuvan energian sovelluksiin.

Tuoteparametri ( spesifikaatio )

● Kuormakytkimen tekniset tiedot

Sarjanumero	Nimi	Yksikkö	FKN12-12 Kuormakytkin	FZN25-12 tyhjiökuormakytkin
1	Nimellisjännite	kV	10
2	Suurin käyttöjännite	kV	12
3	Nimellistaajuus	Hz	50
4	Nimellisvirta	A	630
5	Nimellinen katkaisuvirta	A	630
6	Lämpöstabiilisuusvirta (RMS)	kA/S	20/2	20/4
7	Dynaaminen vakausvirta	kA	50	50
8	Oikosulku sulkemisvirta (huippu)	KA	50	50
9	Täyden kuorman katkaisujaksot	Toinen	20	10000
10	Mekaaninen käyttöikä	Toinen	2000	10000
11	1 min tehotaajuuden kestojännite (vaihe-vaihe ja vaihe-maa)	kV	42	42
12	Salamaimpulssijännite (suhteellinen ja maahan)	kV	75	75

● Korkeajännitesulakkeiden tekniset tiedot

Sarjanumero		Nimellisjännite (kV)	Katkovirta (A)	Katkovirta (KA)	Sulakkeen arvo (A)
Iso-Britannian malli	Kotimainen malli	Nimellisjännite (kV)	Katkovirta (A)	Katkovirta (KA)	Sulakkeen arvo (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Huomautus: määräytyy sen mukaan, onko iskuri asennettu. N tarkoittaa, ettei hyökkääjää, A tarkoittaa hyökkääjää.

Sarjanumero	Matkan laitetyyppi	Laukaisuyksikön A nimellisvirta	Katkaisukapasiteetti kA (AC 380V)
DW15-630		315 400 630	40
DW15-1000		630 800 1000	50
DW15-1600	Lämpösähkömagneettinen tai elektroninen	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Älykäs	2000,2500,3200	100

Tuotteen ominaisuus ja sovellus

Kompakti, integroitu "Plug-and-Play" -rakenne

Vankka ja säänkestävä kotelo

Korkea turvallisuus ja luotettavuus

Erinomainen muuntajan suorituskyky

Joustava konfigurointi ja helppo huolto

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

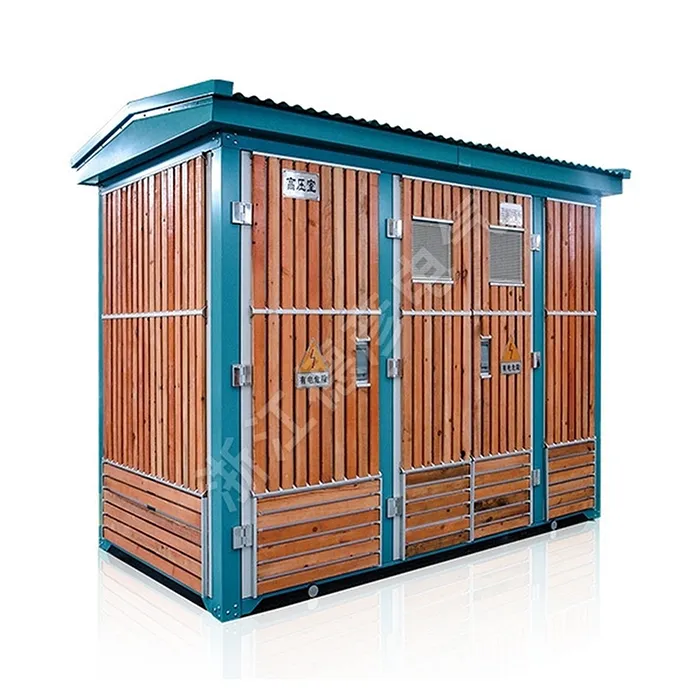

High/Low Voltage Prefabricated Substation
