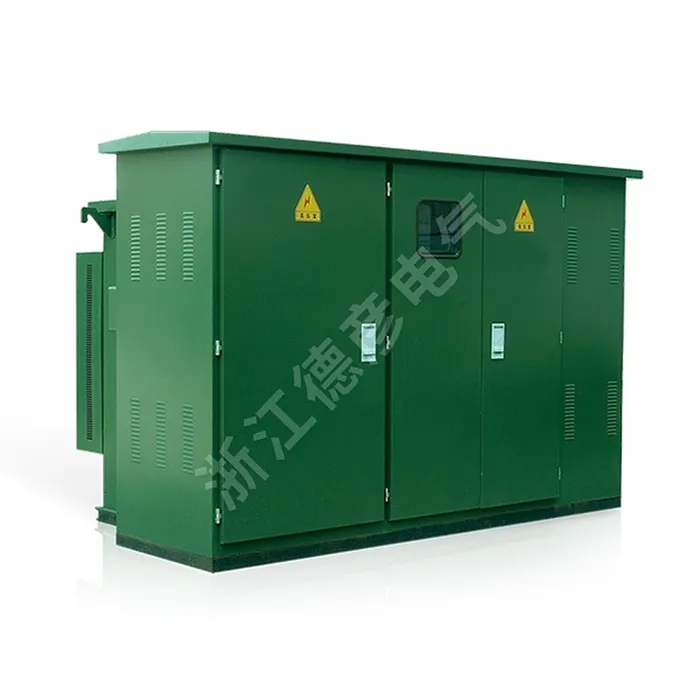

Amerikkalaistyylinen esivalmistettu laatikkotyyppinen sähköasema

Deyan Electric on ammattimainen toimittaja, jolla on rikas valmistuskokemus teollisuuden sähkölaitteista. Amerikkalaistyylinen esivalmistettu laatikkotyyppinen sähköasema on kompakti, täysin integroitu ratkaisu 10kV-35kV tehonjakoon. Siinä on peukaloinninkestävä, säänkestävä teräskotelo, jossa on klassinen esteettinen muotoilu. Tämä "plug-and-play" -yksikkö yhdistää korkeajännitteisen rengaspääyksikön, pienihäviöisen muuntajan ja pienjännitekojeiston yhdeksi, kestäväksi järjestelmäksi. Se varmistaa luotettavan suorituskyvyn, helpon asennuksen ja sopii erinomaisesti julkisiin tiloihin, asuinalueille ja teollisuussovelluksiin.

Lähetä kysely

Tuotteen Kuvaus

Amerikkalaistyylinen esivalmistettu laatikkotyyppinen sähköasema sisältää edistynyttä kansainvälistä teknologiaa samalla kun se on räätälöity kotimaisiin olosuhteisiin. Amerikkalaistyylisessä esivalmistetussa laatikkotyyppisessä sähköasemassa on kompakti rakenne, helppo asennus ja huolto, alhainen melutaso, pienet häviöt, varkaudenesto, vahva ylikuormituskapasiteetti ja kattavat suojaukset. Se sopii uusille asuinalueille, viheralueille, puistoille, asemille, hotelleille, rakennustyömaille, lentokentille ja vastaaville

Tuoteparametri ( spesifikaatio )

Sarjanumero	Nimi	Yksikkö	Tekniset tiedot
1	Nimellisjännite	kv	10/0,4 (korkea paine/matala paine)
2	Suurin käyttöjännite	kv	12 (korkeajännitepuoli)
3	Nimellistaajuus	Hz	50
4	Nimelliskapasiteetti	KVA	50-1600
5	1 minuutin tehotaajuuden kestojännite	KV	35
6	Salaman impulssijännite	KV	75
7	Jäähdytysmenetelmä		Öljyllä upotettu itsejäähdytys
8	Korkeajännitteisen varasulakkeen katkaisuvirta	kA	50
9	Sulakkeen katkaisuvirta	KA	2.5
10	Ympäristön lämpötila	℃	-35-+40
11	Kelan sallittu lämpötilan nousu	k	65
12	Kuormittamattoman jännitteen säätö		±5 % tai ±2 × 2,5 %
13	Melutaso	dB	50
14	Suojausluokitus		IP43

Muuntajan teknisten tietojen taulukko

Mukana uusi S9-sarjan muuntajaydin, joka tarjoaa alhaiset häviöt, erinomaisen ylikuormituskyvyn ja vahvan oikosulkusuojauksen. Kaikki kiinnikkeet on käsitelty löystymisenestotoimenpiteillä, mikä eliminoi sydämen nostamisen tarpeen. Vaihtoehtoisesti saatavilla on myös huippuluokan S10- ja S11-sarjan muuntajat.

Kapasiteetti kVA	Jännite kV		Yhteysryhmän nimi	Tyhjävirta %			Tyhjävirta %			Impedanssijännite %	S9	S10	S11
Kapasiteetti kVA	Korkea paine	Matala paine	Yhteysryhmän nimi	S9	S10	S11	S9	S9	S11	Impedanssijännite %	S9	S10	S11
50	10±5 % tai ±2×2,5 %	0.4	Dyn11 tai Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Tuotteen ominaisuus ja sovellus

Integroitu ja kompakti muotoilu

Öljyupotettu muuntajan ydin

Korkea turvallisuus ja peukaloinnin esto

Esitestattu luotettavuuden suhteen

Joustava asennus ja maadoitus

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kauppakeskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

American-style Prefabricated Box-Type Substation
