Mitkä ovat muuntajan arvioinnin viisi keskeistä mittaria?

Viisi keskeistä mittariaArvioi muuntajaaKansainvälisiin standardeihin (IEC 60076) ja alan suunnittelukäytäntöihin perustuva laatu keskittyy ensisijaisesti muuntajan suorituskyvyn tehokkuuteen, turvallisuuden luotettavuuteen ja toiminnan vakauteen. Alla on systemaattinen selitys viidestä keskeisestä mittarista:

1. Nimelliskapasiteetti

Viittaa näennäistehoon, jonka muuntaja voi jatkuvasti tuottaa pitkiä aikoja nimellisjännitteellä, nimellistaajuudella ja määrätyillä jäähdytysolosuhteilla mitattuna kVA:na tai MVA:na.

Toiminto: Määrittää muuntajan kantokyvyn ja toimii ensisijaisena valintaperusteena.

Valintaperiaate: Perustuu kokonaiskuormitustehoon (ottaen huomioon tehokerroin ja samanaikainen kerroin), jossa 15–25 % marginaali on varattu ylikuormituksen ja kuumenemisen ("pieni hevonen vetää isoa kärryä") tai tyhjäkäyntihävikin ("iso hevonen vetää pientä kärryä") välttämiseksi.

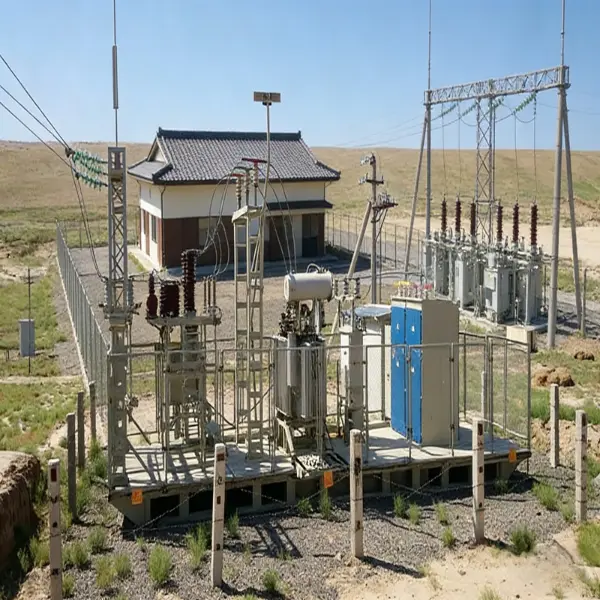

Tekninen sovellus: 35 kV muuntajat vaihtelevat tyypillisesti välillä 1 - 40 MVA, kun taas aurinkosähköasemissa käytetään yleensä 400 - 1000 kVA yksiköitä.

Tuoteparametriesimerkkejä: Deyan Electricin 35 kV muuntajan nimellisteho on 160 kVA; Xiangtong Electricin kuivatyyppisen muuntajan teho on 400 kVA.

2. No-Load Loss

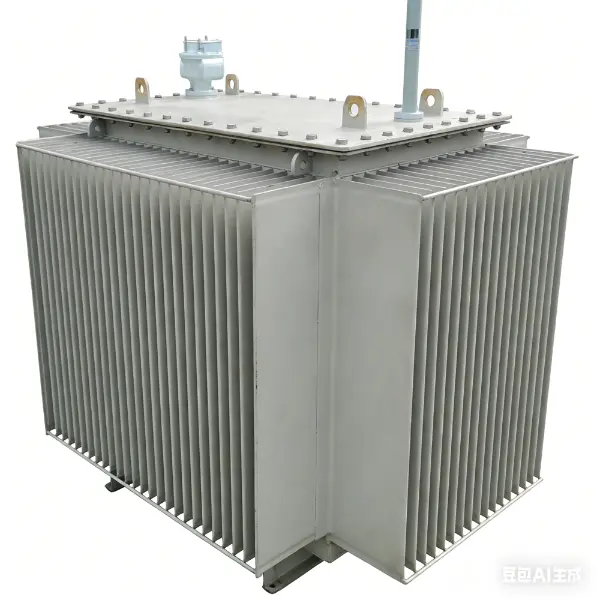

Tunnetaan myös rautahäviönä, tämä viittaa pätötehohäviöön, kun muuntajan toisiopuoli on katkaistu ja ensiöpuoli altistetaan nimellisjännitteelle. Se koostuu pääasiassa ydinhystereesistä ja pyörrevirtahäviöistä.

Vaikuttavat tekijät: Ydinmateriaali (esim. kylmävalssatut rakeiset piiteräslevyt), laminointiprosessi, magneettivuon tiheyden suunnittelu.

Energiatehokkuuden merkitys: Ydinmittari muuntajan energiatehokkuuden arvioimiseksi. Ultra-premium-tehokkaiden tuotteiden tyhjäkäyntihäviöt ovat ≤ 0,6 W/kg.

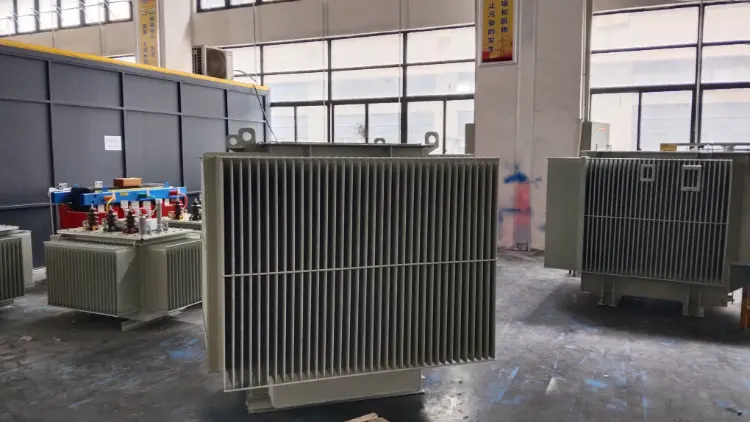

Tyypilliset arvot: 160 kVA:n öljyllä upotetun muuntajan tyhjäkäyntihäviöt ovat noin 280 W; tehokkaat mallit voivat pudota alle 200 W.

3. Kuorman menetys

Tunnetaan myös kuparihäviönä, tämä viittaa käämivastuksen tuottamaan pätötehohäviöön nimellisvirralla, joka on verrannollinen kuormitusvirran neliöön.

Vaikuttavat tekijät:

Johdinmateriaali (kupari ylittää alumiinin), poikkileikkauspinta-ala ja liitosprosessi.

Arviointiarvo:

Vaikuttaa suoraan käyttökustannuksiin; pienemmät häviöt tuottavat paremman pitkän aikavälin energiatehokkuuden.

Tyypilliset arvot:

160kVA muuntajan kuormitushäviöt ovat noin 2820W, kun taas tehokkaat mallit voidaan ohjata alle 2500W.

Esimerkki tuoteparametrista: Deyan Electric -muuntajan kuormitushäviö on 2820W

4. Oikosulkuimpedanssi (%)

Viittaa nimellisjännitteen prosenttiosuuteen, joka vaaditaan nimellisvirran syöttämiseksi ensiöpuolelle, kun toisiopuoli on oikosuljettu, mikä kuvastaa muuntajan sisäisen vastuksen suuruutta.

Toiminnot:

Rajoittaa oikosulkuvirtaa (suurempi impedanssi vähentää oikosulkuvirtaa);

Vaikuttaa jännitteen säätönopeuteen (suurempi impedanssi aiheuttaa suuremman jännitehäviön kuormituksen vaihteluiden aikana).

Tyypillinen alue:

Jakomuuntajat: 4%–6% (tasapainotusvakaus ja jännitehäviö);

Teollisuuden raskaaseen käyttöön (esim. valokaariuunit): 8 %–15 %;

Kun useat yksiköt toimivat rinnakkain, impedanssipoikkeaman tulee olla ≤±0,5 %.

Tuoteesimerkkejä:

Huarui Electric: 4,5 % impedanssijännite

Xiangtong Electric: 4,0 % impedanssijännite

5. Eristyksen suorituskyky

Kattaa eristyslujuuden ja ikääntymistilan käämien välillä sekä käämien ja maan välillä muodostaen perustan turvalliselle käytölle.

Testauskohteet:

Eristysvastus: Mitattu megaohmimittarilla, heijastaa eristyksen kuivuutta ja ikääntymisastetta;

Tehon taajuuden kestojännite: Kestää määrätyn jännitteen (esim. 75 kV 35 kV käämeille) 1 minuutin ajan ilman vikaa;

Osittainen purkaus (PD): ≤3 pC on optimaalinen; tämän kynnyksen ylittäminen osoittaa eristyksen heikkenemistä;

Eristysluokka: Luokka A (105°C), luokka F (155°C), luokka H (180°C), määrittää lämpötilan nousurajat.

Vakioperusteet: Sekä GB/T 6451 että IEC 60076 määrittelevät pakollisesti eristyskestävyysjännitteen ja osapurkausrajat.

Tuoteparametriesimerkki: Jinghengjinin valmistamissa muuntajissa on eristystaso LI200AC85; Jinyu Electricin eristysluokka on H.

Lisähuomautuksia: Muut kriittiset apuilmaisimet

Vaikka ne eivät olekaan "viiden ydinparametrin" joukossa, ne ovat edelleen välttämättömiä suunnittelukäytännössä:

Lämpötilan nousu: Öljyn ylälämpötilan nousu ≤60K, käämin lämpötilan nousu ≤65K (IEC 60076-2);

Yhteysryhmä‌: Dyn11 on jakelun valtavirta, joka vaimentaa kolmannen harmonisen vääristymän ja varmistaa vakaan toiminnan kolmivaiheisissa epätasapainoisissa kuormissa;

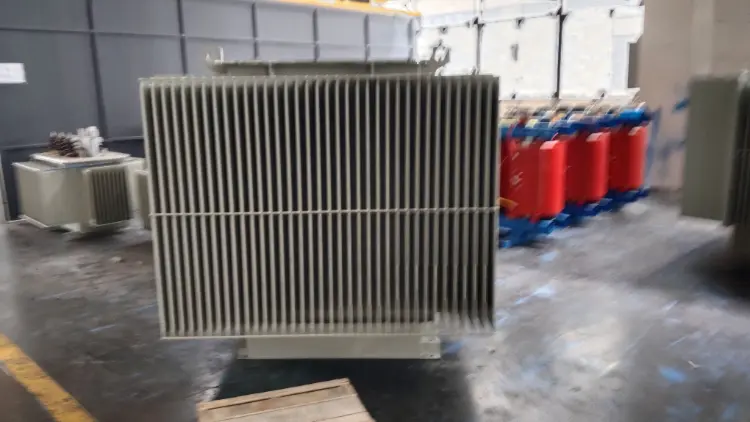

Jäähdytysmenetelmä‌: Öljyllä upotettu luonnollinen jäähdytys (ONAN) ja kuivatyyppinen ilmajäähdytys (AN) vaikuttavat lämmönpoistotehokkuuteen ja ympäristökelpoisuuteen;
