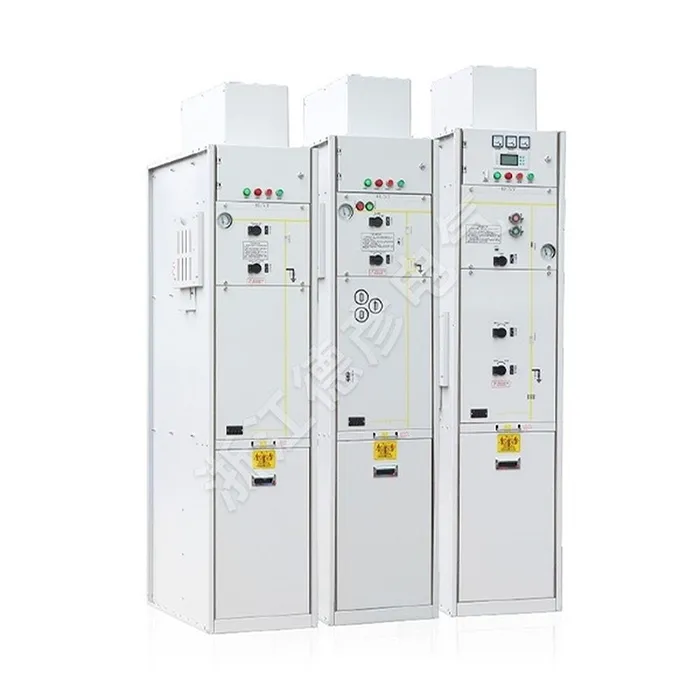

Ring pääyksikön kytkinlaite

Deyan Electric on ammattimainen teollisuussähkötoimittaja, jolla on integroitu T&K, tuotanto ja huolto. Ring Main Unit -kojeisto on kompakti, suljettu toisiojakeluyksikkö keskijänniteverkkoihin. Se varmistaa luotettavan virransyötön mahdollistamalla tehokkaan kuormanvaihdon ja vianeristyksen "rengas"-konfiguraatiossa, minimoiden katkokset. Sen tärkeimpiä ominaisuuksia ovat modulaarinen rakenne, SF6- tai tyhjiöeristys ja parannettu turvallisuus kaupunki- ja teollisuussovelluksissa.

Lähetä kysely

Tuotteen Kuvaus

Ring-pääyksikkökojeiston Product Introduction tarjoaa 10 vakiokokoonpanovaihtoehtoa, jotka täyttävät useimpien 36–40,5 kV jakeluverkkojen sovellusvaatimukset. Kompakti kytkinlaite XGN-40.5 mahdollistaa käytännössä minkä tahansa yhdistelmän valittuja toiminnallisia yksiköitä.

Rengaspääyksikön kojeistossa on liitännät ja käyttöliittymät, jotka tarjoavat täydellisen kytkentäratkaisun 36–40,5 kV toisiojakeluverkkoihin.

Sen ruostumattomasta teräksestä valmistettu kaasukammio on täytetty SF6-kaasulla, mikä sulkee täysin kaikki jännitteiset osat ja kytkimet ulkopuolelta. Tämä täysin suljettu järjestelmä suojaa sisäisiä kytkimiä ja kaikkia jännitteisiä osia ulkoisilta ympäristön muutoksilta, mikä takaa korkean luotettavuuden, henkilöturvallisuuden ja käytännössä huoltovapaan toiminnan.

Tuoteparametri ( spesifikaatio )

● Tyhjiökytkimen tärkeimmät tekniset parametrit

Nimi	Yksikkö	numeerinen arvo
Nimellisjännite	kV	40.5
Nimellisvirta	A	1250 1600 2000
Nimellistaajuus	Hz	50
Nimellinen lyhytkestoinen kestovirta	KA	20 25 31.5
Nimellishuippukestovirta	KA	50 63 80
Nimellistehon taajuuden kestojännite	KV	95/1min
Nimellinen salamaimpulssin kestojännite	KV	185
Nimellinen oikosulun kesto	S	4
Suojausluokitus		IP3X

● Vacuum Circuit Breaker Key tekniset parametrit

Nimi	Yksikkö	numeerinen arvo
Nimellisjännite	KV	40.5
Nimellistaajuus	HZ	50
Nimellistehon taajuuden kestojännite	KV	95/1min
Nimellinen salamaimpulssin kestojännite	KV	185
Nimellisvirta	A	1250 1600 2000
Nimellinen lyhytkestoinen kestovirta	KA	20 25 31.5
Nimellinen lyhytaikainen katkaisuvirta	KA	20 25 31.5
Nimellishuippukestovirta	KA	50 63 80
Nimellinen oikosulun kesto	ms	4
Aukioloaika	ms	30 ≤ t ≤ 60
Sulkemisaika	s	50 ≤ t ≤ 100
Nimelliset oikosulkuvirtaukset	Toinen	20
Mekaaninen käyttöikä	Toinen	10000
Suojausluokitus		IP43

Tuotteen ominaisuus ja sovellus

Suurin turvallisuus ja henkilösuoja

Verraton luotettavuus ja ympäristönkestävyys

Kompakti ja tilaa säästävä muotoilu

Toiminnan joustavuus ja tulevaisuuden turvaaminen

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D- Suorakaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö
