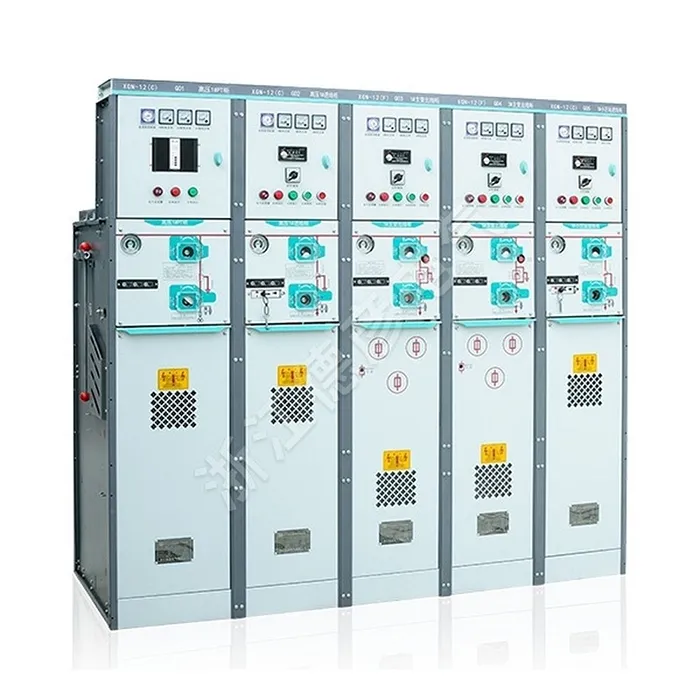

Metallikoteloitu kaasueristetty rengaspääyksikkö

Deyan Electric on ammattimainen teollisuussähkötoimittaja, jolla on integroitu T&K, tuotanto ja huolto. Metallikoteloitu kaasueristetty rengaspääyksikkö on kompakti, kiinteä tyyppinen, metallikoteloitu kytkinlaite, joka käyttää SF6-kaasua erinomaiseen eristykseen ja valokaaren sammuttamiseen. Henkisesti suljettu kaasueristetty rengaspääyksikkö on suunniteltu luotettavaan virranjakeluun 10-12kV toisioverkoissa. Sen tiivis, huoltovapaa muotoilu varmistaa turvallisuuden ja vakauden, joten se sopii erinomaisesti kaupunkien verkkoihin, teollisuusalueisiin ja muihin tilaa vaativiin sovelluksiin, jotka vaativat korkeaa suorituskykyä ja ympäristön kestävyyttä.

Lähetä kysely

Tuotteen Kuvaus

Metallikoteloitu kaasueristetty rengaspääyksikkö on SF6-kaasueristetty, metallikoteloitu kojeisto, jossa on yhteinen virtakisko. Mentaalisesti suljettu kaasueristetty rengaspääyksikkö voidaan konfiguroida moduuleilla, mukaan lukien kuormakytkinyksiköt, kuormakytkin-sulakeyhdistelmäyksiköt, tyhjiökatkaisijayksiköt ja virtakiskojen syöttöyksiköt. Se käyttää useita kehittyneitä tekniikoita ja materiaaleja, ja se tarjoaa erinomaisen sähköisen ja mekaanisen suorituskyvyn minimaalisilla ympäristö- ja ilmastovaikutuksilla. Pienikokoinen. Henkisesti suljettu kaasueristetty rengaspääyksikkö tarjoaa helpon asennuksen, kätevän käytön, huoltovapaan käytön ja joustavat konfigurointivaihtoehdot. Sen selkeä, intuitiivinen muotoilu varmistaa yksinkertaisen ja suoraviivaisen käytön. Suuren syöttöjohdon kapasiteetin ansiosta se sopii erilaisiin johdotusjärjestelmiin.

Tuoteparametri ( spesifikaatio )

Projekti		Moduuli C	Moduuli F	Moduuli V		Moduuli CB
		Latauskytkin	Yhdistelmäsähkölaitteet	Tyhjiökytkin	Eristys/maadoituskytkin	Tyhjiökatkaisija	Eristys/maadoituskytkin
Nimellisjännite	KV	12	12	12	12	12	12
Nimellistaajuus	Hz	50	50	50	50	50	50
Tehon taajuuden kestojännite (vaihe-vaihe/vaihe-maa)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Salamaimpulssin kestojännite	KV	75/85	75/85	75/85	75/85	75/85	75/85
Nimellisvirta	A	630	tallentaa	630		1250/630
Nimellinen suljetun silmukan katkaisuvirta	A	630
Nimelliskaapelin lataus- ja katkaisuvirta	A	135/135
Nimellinen oikosulkusulkuvirta (huippu)		50	80
Nimellishuippukestovirta	kA	50
Nimellinen lyhytkestoinen kestovirta	kA/3s	20
Nimellinen oikosulkuvirta	kA		31...5	20
Nimellinen siirtovirta	A		1750
Sulakkeen maksimivirta	A		125
Silmukkavastus	Ω	≤300	≤600
Mekaaninen käyttöikä	toinen	5000	3000	5000	2000	5000	5000

Tuotteen ominaisuus ja sovellus

Edistyksellinen kaasueristys

Täysin suljettu kotelo

Kompakti ja tilaa säästävä

Parannettu turvallisuus

Pidentynyt käyttöikä ja luotettavuus

Sovellussivustot

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö
