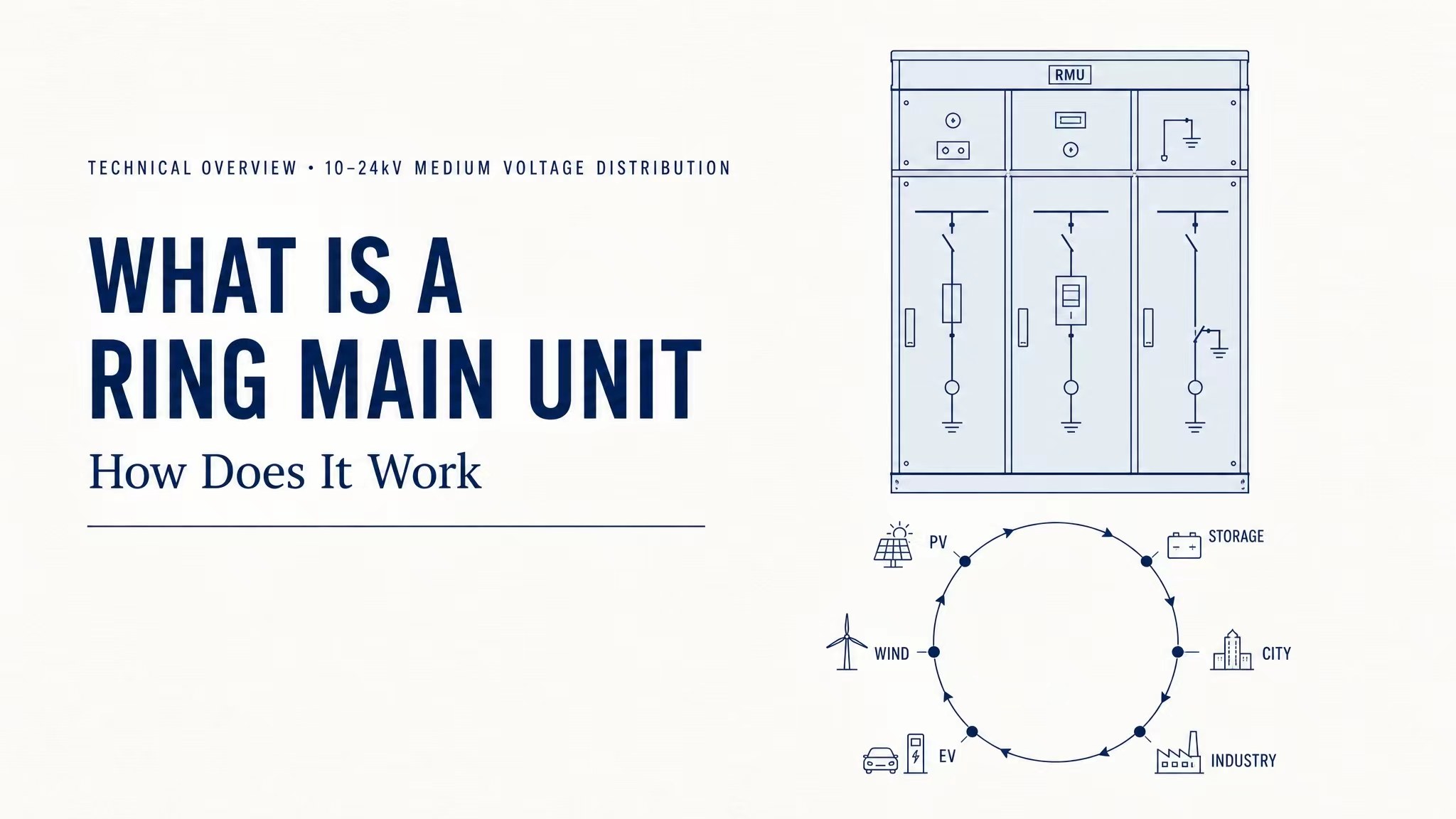

Mikä on rengaspääyksikkö ja miten se toimii

Kaupunkien kaapeliputkistojen peruskorjauksessa, uuden energian sähkönjakelun tukemisessa sekä asuinyhteisöjen ja teollisuuspuistojen sähkönjakeluhankkeissa,Ring pääyksiköt(RMU:t) toimivat 10--24kV keskijännitteisten rengasjakeluverkkojen sydänkojeistona. Kompaktin kaappirakenteen, luotettavien kuormakytkinkokoonpanojen ja joustavan rengasvirtalähdetilan ansiosta RMU:ista on tullut yleisiä laitteita ulkokäyttöön sähkönjakelussa, laatikkosähköasemien sovituksessa ja maanalaisen putkiston sähkönjakelussa. Tämä dokumentti sisältää yksityiskohtaisen esittelyn, joka kattaa laitteiden perustoimintaperiaatteet, viisi keskeistä etua, soveltuvat paikat, rutiinitarkastukset ja huollon sekä uusien ympäristöystävällisten kaasueristeisten RMU:iden teknisen suuntauksen teollisuudessa, ja se vastaa yleisiin hakusanoja sähköalalla.

I. Perustoimintaperiaate

Rengasvirtalähde tarkoittaa suljetun rengasvirtalähdesilmukan muodostamista yhdistämällä useita suurjännitekaapeleita päästä päähän. Sisäisillä komponenteilla, kuten kuormakytkimillä, maadoituskytkimillä ja sulakkeilla varustetut RMU:t ohjaavat kaapelilinjojen kytkemistä ja irrottamista silmukassa.

Kun rengasverkon jollakin osuudella tapahtuu oikosulku tai kaapelivaurio, RMU voi nopeasti irrottaa viallisen segmentin. Äänipiirit voivat edelleen siirtää tehoa kaksisuuntaisesti, välttäen sähkökatkoksia koko alueella ja parantaen huomattavasti kaupunkien jakeluverkkojen virransyötön vakautta --- tämä on sen ydintoiminto, joka erottaa sen tavallisista suurjännitekytkinkaapeista.

II. Viisi tuotteen ydinominaisuutta

1. Kompakti kaappirakenne säästää asennustilaa
Modulaarisen integroidun rakenteen ansiosta sen kokonaistilavuus on paljon pienempi kuin tavanomaisten suurjännitekytkinkaappien. Se voidaan asentaa suoraan teiden vihervyöhykkeisiin, kaapelikaivoihin ja ahtaisiin maanalaisiin sähkönjakelutiloihin, mikä tekee siitä ihanteellisen kaupunkien niukasti ulkona sijaitseviin sähkönjakelupisteisiin.

2. Useita valinnaisia ​​eristysmateriaaleja, joilla on erinomainen turvallisuus

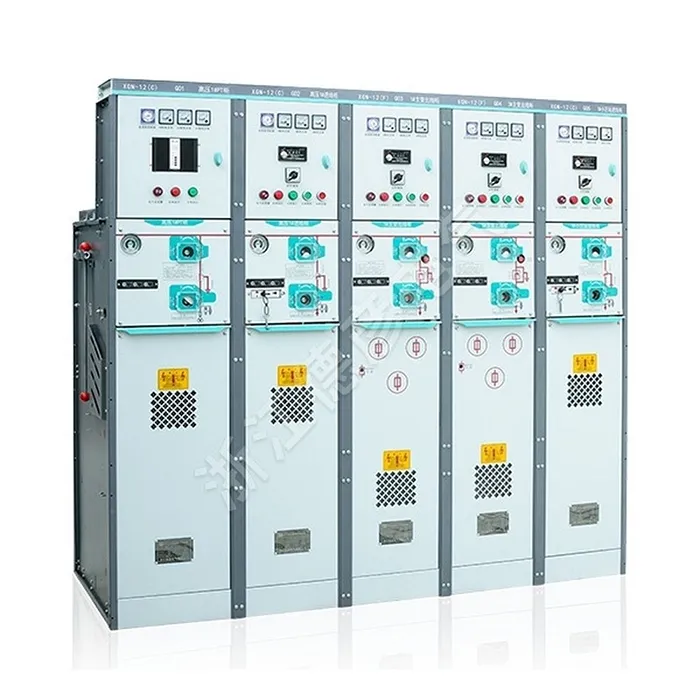

Markkinoilla on tarjolla erilaisia ​​tyyppejä, mukaan lukien SF6-kaasueristeiset, kuivan ilman ympäristöystävälliset kaasueristetyt, kiinteästi eristetyt ja ilmaeristetyt tuotteet. Täysin suljettu kaappirakenne on vesi- ja pölytiivis ja IP67-suojausluokka, joka kestää sateen, hiekan, kosteuden ja rannikkosuolasumun aiheuttamaa eroosiota ympäri vuorokauden ulkokäyttöön.

3. Rengasvirtalähde nopealla vianeristyksellä
It supports dual-power ring switching. Kun vika ilmenee yhdessä haarassa, yksikkö lukitsee ja eristää vian välittömästi häiritsemättä muiden käyttäjien virransyöttöä, mikä tekee siitä välttämättömän sähköverkon päivittämisen ja kunnostamisen vanhoilla kaupunkialueilla.

4. Yksinkertainen rakenne ja pitkäaikainen huoltovapaa suorituskyky
Kaasueristeisten RMU:iden sisäiset komponentit eivät ole hapettuneet ympäristön ilman vaikutuksesta, mikä vähentää päivittäistä tarkastustyötä. Mekaaniset kuormakytkimet ovat erittäin kestäviä ja kestävät toistuvia kytkentätoimintoja.

5. Tuki älykkäälle päivitykselle ensisijaisen ja toissijaisen integroinnin kautta
Uudet älykkäät RMU:t on varustettu anturiliittimillä lämpötilan, kaasun paineen ja linjavikasignaalien etävalvontaa varten. Yhteensopiva älykkäiden verkkojen taustajärjestelmien kanssa, ne mahdollistavat valvomattoman toiminnan ja automaattiset vikahälytykset, jotka vastaavat sähkönjakelun älykästä muutostrendiä.

III. Pääsovellusskenaariot

● Maakaapelin peruskorjaus vanhoilla kaupunkialueillaja ulkopuoliset sähkönjakelurengasverkot kuntien teiden varrella

● Korkeajännitteiset sähkönjakeluyksiköt asuinrakennuksiin, kaupallisiin komplekseihinja maanalaiset parkkihallit

● Saapuvat ja lähtevät kytkentäkaapitlaatikkotyyppisten sähköasemien sisällä

● 10 kV verkkoon kytketty sähkönjakeluaurinkosähkövoimaloita ja hajautettuja energian varastointiprojekteja varten

● Teollisuuspuistojen, teollisuusalueiden, kaivosten sähkönsyöttöjärjestelmien tukija pikatien infrastruktuuri

● Outdoor ring -virtalähdepisteet rannikkokaduilla, kaupungeissa ja maaseudulla;korroosionestokaapit mukautuvat vaativiin käyttöympäristöihin

IV. Normaalit päivittäiset huoltomenetelmät

1. Tarkasta kaapin ulkopuoli säännöllisestikolhuja, korroosiota tai vanhentuneita/vaurioituneita tiivisteliuskoja kaapin ovissa; korjaa murtunut maali ruostumisen ja veden pääsyn estämiseksi.

2. Tarkista kaasukammion paine säännöllisestikaasueristetyistä malleista ja reagoida matalapaineisiin vuotohälytyksiin nopeasti.

3. Testaa toistuvasti tasaista kytkentätehoakuorma- ja maadoituskytkimistä ja puhdista kaapin sisällä kertynyt pöly ja roskat.

4. Tarkista kaapeliliitosten lämpötilapiilotettujen vaarojen, kuten löystyneiden ja ylikuumenneiden johtoliittimien, poistamiseksi.

5. Suorita säännöllisesti eristyksen kestävyystestejäja varmistaa älykkäiden valvontaliittimien ja vikailmaisimien normaali toiminta.

V. Toimialan kehitystrendi

Dual Carbon -politiikan johdosta ympäristöystävälliset kuivailmaeristetyt RMU:t ovat saamassa laajaa suosiota. Ne korvaavat perinteisen kasvihuonekaasun rikkiheksafluoridin puhtaalla ilmalla eristävänä väliaineena erinomaisen ympäristönsuojelun saavuttamiseksi. Samaan aikaan primääri-toissijainen integraatio, miniatyrisointi ja älykkyys ovat tulleet alan valtavirtasuuntiin, ja RMU:t tarjoavat edelleen luotettavaa tukea kaupunkien älykkäiden jakeluverkkojen rakentamiseen.
