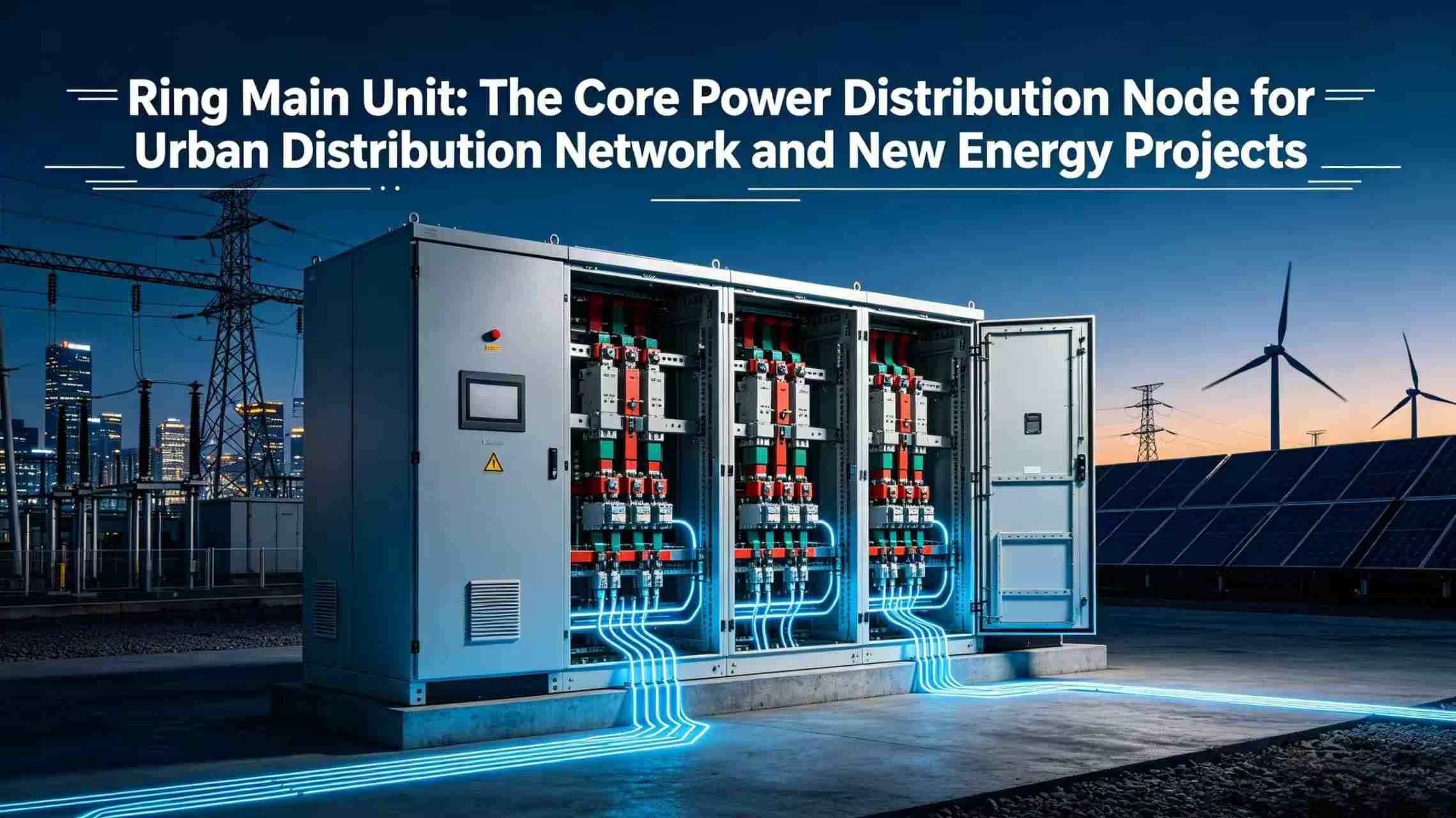

Ring-pääyksikkö: ydinvoimanjakelusolmu kaupunkien jakeluverkkoon ja uusiin energiaprojekteihin

Kaupunkien sähköverkkojen kunnostamisen, hajautetun aurinkosähkön, energian varastoinnin ja latauspaalujen laajamittaisen popularisoinnin myötä jakeluverkkojen rakenne on muuttunut yhä monimutkaisemmaksi. Rengasvirtalähdetilassa on korkea virransyötön luotettavuus ja pieni vikojen vaikutusalue, joten siitä tulee yleisin verkkojärjestelmä kaupunkien ja kaupunkien sähkönjakelussa, teollisuuspuistoissa ja uusissa energiaasemissa. Rengaspääyksikkö on korvaamaton sydänkojeisto rengasverkkorakenteissa.

Rengaspääyksikkö on metallikoteloitu täydellinen kojeisto, jota käytetään pääasiassa 10 kV keskijänniteverkoissa. Se suorittaa virranjakelu-, linjakytkentä- ja vianeristystoimintoja, mikä mahdollistaa useiden linjojen yhdistämisen rengasasettelussa. Kun vika ilmenee linjaosuudella, se voi nopeasti katkaista viallisen segmentin takaamaan jatkuvan virransyötön ei-vika-alueilla, mikä lyhentää tehokkaasti sähkökatkon kestoa ja parantaa verkon joustavuutta.

I. Renkaan pääyksiköiden toiminnallinen ydinarvo

1. Rakenna rengasvirtalähderakenteet:toteuttaa useiden jakelulinjojen yhteenliittäminen, katkaisemalla perinteisen yhden säteittäisen tehonsyöttötilan ja tarjoamalla varavirransyöttökanavia.

2. Nopea vian eristys:Tee yhteistyötä toissijaisten älylaitteiden kanssa katkaistaksesi virtapiirit nopeasti oikosulku- ja maadoitusvikojen sattuessa, estämään onnettomuuksien leviämistä ja luomaan perustan itsekorjautuville jakeluverkoille.

3. Järkevä tehonjako:Haaravoimanjakelusolmuina jakaa sähköenergiaa kaupallisille alueille, asuinyhteisöille, tehtaille ja aurinkosähköyksiköille.

4. Turvallinen eristys laitteiden huoltoa varten:Muodosta näkyviä murtumiskohtia erottimien kautta turvallisten käyttöolosuhteiden luomiseksi linjan kunnossapidolle ja huoltohenkilöstön henkilökohtaisen turvallisuuden suojaamiseksi.

II. Renkaan pääyksiköiden tekninen pääluokitus

1. Ilmaeristetty rengaspääyksikkö (AIS)

Se käyttää ilmakehän ilmaa eristysaineena, ja sen rakenne on intuitiivinen ja helppo huoltaa kohtuullisin hankintakustannuksin.

Edut:Matala huoltokynnys ja erittäin monipuoliset varaosat

Haitat:Suuri kaappi, joka on herkkä ulkoisille ympäristöille, kuten kosteudelle ja pölylle.

Sovellettavat skenaariot:Sähkönjakelutilat sisätiloissa suotuisilla ympäristöolosuhteilla.

2. Kaasueristetty rengaspääyksikkö (GIS-kaasukaappi)

Se käyttää suljettua kaasusäiliörakennetta ja käyttää eristävää kaasua pääeristeenä ja valokaaren sammutusaineena, mikä toimii päätuotteena nykyisillä markkinoilla.

Edut:Kompakti koko, pieni lattiapinta-ala, vahva ulkoisen pölyn ja kondenssivedenkestävyys, korkea suojausluokka

Sovellettavat skenaariot:Ulkokeskukset, maanalaiset putkigalleriat, kapeat sähkönjakelutilat, aurinkosähköprojektit ja kaupunkien vanhojen sähköverkkojen saneeraus.

3. Kiinteä eristetty rengaspääyksikkö (SIS)

Sen tärkeimmät johtavat komponentit on valettu kiinteästi ja kapseloitu epoksihartsilla ilman kaasutäyttöä, mikä takaa erinomaisen ympäristönsuojelun.

Edut:Ei kaasuvuodon riskiä, ​​vahva ympäristöön sopeutumiskyky ja erinomainen huoltovapaa suorituskyky

Haitat:Korkeat prosessointiteknologiavaatimukset ja vaikea sisäisten komponenttien vaihto.

Sovellettavat skenaariot:Puistot ja avainprojektit, joissa on tiukat ympäristönsuojelu- ja räjähdyssuojavaatimukset.

III. Älykäs päivitys: integroidut ensisijaisen ja toissijaisen renkaan pääyksikköratkaisut

Perinteiset rengaspääyksiköt toteuttavat vain ensisijaiset kytkentätoiminnot eivätkä voi mukautua uudentyyppisiin sähköjärjestelmiin. Tällä hetkellä teollisuus edistää laajalti primääri-toissijaisia ​​integroituja kokonaisratkaisuja: upotettuja virta- ja jänniteantureita, osittaisen purkauksen valvonta- ja lämpötila-anturiyksiköitä rengaspääyksiköiden sisään, yhdistettynä ulkoisiin älykkäisiin virranjakeluliittimiin. Koko järjestelmä voi toteuttaa seuraavat toiminnot:

● Käyttötietojen reaaliaikainen etälataus
● Automaattinen vian paikannus, raportointi ja segmenttien eristäminen
● Kaukosäädin sulkemiseen ja avaamiseen
● Varhainen varoitus liitoksen ylikuumenemisesta ja sisäisistä eristysvioista

Huomautus: Älykkäät virranjakeluliittimet ostetaan apukomponentteina.Deyan Electricvastaa kaapin rakennesuunnittelusta, kaapeloinnista, integroidusta kokoonpanosta ja yleisestä käyttöönotosta toimitusta varten. Primääri-sekundaariset integroidut rengaspääyksiköt toimivat tärkeinä kantajina jakeluautomaation toteutuksessa, ja niitä on laajalti sovitettu uusien energialaatikoiden sähköasemien ja älykkäiden kaupunkien sähkönjakeluverkkojen kanssa.

IV. Tärkeimmät tekijät, jotka on otettava huomioon renkaan pääyksikön valinnassa

1. Käyttöympäristö:Sisä/ulko, kosteus, korroosioriski, tilan koko

2. Virtalähdekaavio:Yksinkertainen radiaalinen virtalähde tai kaksitehoinen rengasvirtalähde

3. Eristysmuoto:Valikoima ilmaeristyksen, kaasueristyksen ja kiinteän eristyksen joukosta

4. Toiminnalliset vaatimukset:Perustyyppinen tai älykäs tuki ensisijaisen ja toissijaisen integraation kanssa

5. Kuorma-asteikko, oikosulkuvirta, suojaluokka ja muut sähköiset parametrit

Kohtuullinen mallivalinta voi tasapainottaa alkuinvestoinnin ja pitkän aikavälin käyttö- ja ylläpitokustannukset ja varmistaa laitteiden vakaan toiminnan yli kymmenen vuoden ajan.

Lyhyt johdatus Zhejiang Deyan Electriciin

Zhejiang Deyan Electric Co., Ltd.keskittyy keski- ja pienjännitekokoisiin sähkönjakelulaitteisiin ja integroituihin sähkönjakeluratkaisuihin. Yritys valmistaa itsenäisesti primäärikojeistoja, mukaan lukien ilmaeristetyt rengaspääyksiköt, kaasueristeiset kojeistot ja kokonaiset ulkokytkinasemat. Projektitarpeiden mukaan se voi tarjota ensisijaisia ​​ja toissijaisia ​​integroituja kokonaisratkaisuja, jotka on integroitu älykkäisiin valvontakomponentteihin, älykkäisiin tehonjakeluliittimiin, laatikkotyyppisiin sähköasemeihin, korkea- ja pienjännitekytkinkaappeihin sekä esivalmistettuihin ohjaamon kokonaisjärjestelmiin.

Sen tuotteita käytetään laajalti kaupunkien sähköverkkojen parantamiseen, teollisuus- ja kauppapuistojen sähkönjakoon, hajautettuihin aurinkosähkövoimaloihin, energian varastointiprojekteihin, rautatieliikenteeseen, kunnalliseen infrastruktuuriin ja muihin skenaarioihin. Yritys tukee räätälöityjä ensisijaisia ​​järjestelmiä, integroitua kokoonpanoa ja yleistä tehdaskäyttöönottoa, ja ammattitaitoinen tekninen tiimi tarjoaa alustavan suunnittelun ja parametrien valinnan teknisen tuen.

Jos sinulla on vaatimuksia rengaspääyksiköiden ja täydellisten sähkönjakelulaitteiden hankinnasta ja suunnitelmasta, ota yhteyttä Deyan Electriciin. Tarjoamme jatkuvasti turvallisia, luotettavia ja kustannustehokkaita kokonaisvaltaisia ​​sähkönjakeluratkaisuja erilaisiin energiatekniikan projekteihin.
