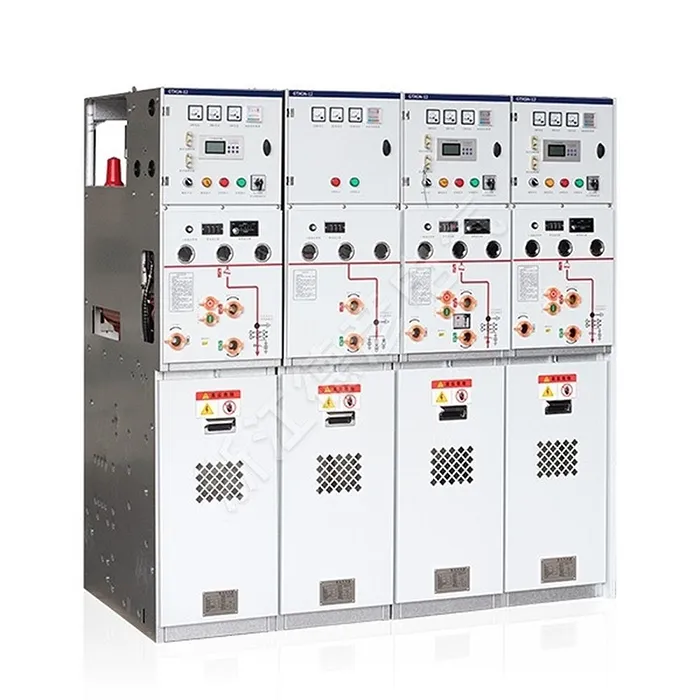

AC metallieristetty rengaspääkytkinlaite

Deyan Electric on ammattimainen teollisuussähkötoimittaja, jolla on integroitu T&K, tuotanto ja huolto. AC-metallieristetty rengaspääkytkinlaite on kompakti, ilmaeristetty yksikkö luotettavaan 10-12kV toisiovirranjakoon. Suunniteltu rengaspääjärjestelmiin, se varmistaa turvallisen kuormanvaihdon, vikaeristyksen ja jatkuvan virransyötön. Sen vankka, modulaarinen rakenne tarjoaa helpon huollon ja sopii ihanteellisesti kaupunkien verkkoihin, teollisuusalueisiin ja kaupallisiin komplekseihin, jotka edellyttävät luotettavaa ja kustannustehokasta verkon suorituskykyä.

Lähetä kysely

Tuotteen Kuvaus

AC metallieristetty rengaspääkytkinlaite on täysin eristetty, tiivis ja huoltovapaa ratkaisu. Tämä yksikkö yhdistää kaikki jännitteiset osat yhdeksi epoksivaletuksi lohkoksi, mikä varmistaa täydellisen kestävyyden ankaria ympäristöjä vastaan. Luotettava Ring-pääyksikkö on ihanteellinen erilaisiin sovelluksiin kaupunkiverkoista vaativiin kohteisiin, kuten tunneleihin ja lentokentille. Kompaktin ja turvallisen rakenteensa ansiosta tämä kiinteästi eristetty kojeisto takaa toimintavarmuuden ja turvallisuuden.

Tuoteparametri ( spesifikaatio )

Projekti	Yksikkö	Parametrit
rutiinia
Nimellisjännite	kV	12
Nimellistaajuus	Hz	50
Tehon taajuuden kestojännite	kV/min	42/48
Salaman impulssijännite	kV	75/85
Kaaren kesto	S	≥0,5
Komponenttien IP-luokitus (pois lukien mittauskaapit)		IP67
Kotelon suojausluokitus		IP4X
Osaston suojausluokitus		IP2X
Käyttövirtalähdejännite	V	DC24、48、110、220
Käyttövirtalähdejännite	V	AC110, 220
Väyläjärjestelmä
Nimellisvirta	A	630 (1250)
Nimellinen lyhytkestoinen kestovirta	kA/s	20.4 (25.4)
Nimellishuippukestovirta	kA	50(63)
Nimellishuippukestovirta	kA	50
Latauskytkinyksikkö
Nimellisvirta	A	630
Nimellinen oikosulkusulkuvirta	KA	50
Nimellinen lyhytkestoinen kestovirta	KA/S	20/4
Kuormakytkimen mekaaninen käyttöikä	Toinen
Kuormakytkinten sähköinen käyttöikä	toinen	E3
Osittainen purkaminen	pc	≤5
Katkaisijayksikkö
Nimellisvirta	A	630 (1250)
Nimellinen oikosulkuvirta	KA	20(25)

Projekti	Yksikkö	Parametrit
Nimellinen oikosulkusulkuvirta	kA	50(63)
Nimellinen lyhytkestoinen kestovirta	kA/S	20.4 (25.4)
Katkaisijoiden mekaaninen käyttöikä	toinen	20000
Katkaisijoiden käyttöikä	toinen	E2
Nimellinen toimintajakso		0-0,3s-CO-180s-CO
Osittainen purkaminen	PC	≤5
Kuormakytkin-sulake-yhdistelmä sähköyksikkö
Nimellisvirta (maksimi)	A	200
Nimellinen oikosulkuvirta	kA	31.5
Nimellisvirta (maksimi)	KA	80
Osittainen purkaminen	PC	3150
Irrota kytkin
Nimellisvirta	A	630/1250
Nimellinen lyhytkestoinen kestovirta	KA	20/25
Arvioitu lyhytaikainen kesto	S	4
Nimellishuippukestovirta	kA	50/63
Mekaaninen käyttöikä	Toinen	3000
Maadoituskytkin
Nimellisvirta	A	630/1250
Nimellinen lyhytkestoinen kestovirta	K	20/25
Arvioitu lyhytaikainen kesto	S	4
Nimellishuippukestovirta	k	50/63
Nimellinen oikosulkusulkuvirta (huippu)	KA	50
Nimelliset oikosulkusulkuvirtasyklit	Toinen	2
Mekaaninen käyttöikä	Toinen	3000

Tuotteen ominaisuus ja sovellus

Sovellussivustot

Vankka eristys lisää turvallisuutta ja ympäristöystävällisyyttä

Kompakti ja tilaa säästävä muotoilu

Erittäin luotettava epäsuotuisissa olosuhteissa

Huoltovapaa toiminta

Joustava ja laajennettava kokoonpano

◇ Kompaktit toissijaiset sähköasemat

◇ Pienet teollisuus- ja kaivosyritykset

◇ Tuulivoimalat

◇ Hotellit, ostoskeskukset, toimistorakennukset, kaupalliset keskukset jne.

◇ C- Kuorman kytkinyksikkö

◇ D-Direct-kaapeliliitäntäyksikkö

◇ De- Direct kaapeliliitäntäyksikkö maadoituskytkimellä

◇ F- Kuormakytkin-sulakeyhdistelmäyksikkö

◇ V- Tyhjiökatkaisijayksikkö

AC Metal-Insulated Ring Main Switchgear
